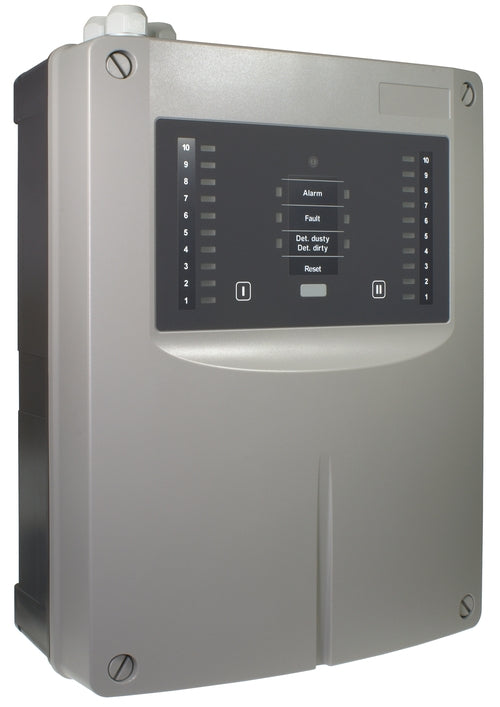

LST-MEP Brandmeldetechnik Ansaugrauchmelder ASD535-4 - Art. 244643

Der Ansaugrauchmelder ist ein hochempfindliches aktives Rauchmeldesystem der neuesten Generation und verfügt über zwei Detektionskammern zum Einsatz von jeweils einem Rauchsensor SSD535-1/2/3. Das integrierte Komfort-Anzeige-Bedienfeld verfügt über zwei 10-stufige Rauchpegel-Anzeigen. Der Ansaugrauchmelder bietet neben Vorsignal und Verschmutzungsauswertung auch die Möglichkeit, die Empfindlichkeit anwendungsspezifisch einzustellen. Der Ansaugrauchmelder erkennt selbst kleinste Glimm- und Schwelbrände und ist praktisch überall einsetzbar. Der Ansaugrauchmelder wird komplett mit Auswerteelektronik, aber ohne Rauchsensoren und ohne Fühlerrohrnetz geliefert. An den Ansaugrauchmelder können zwei Ansaugleitungen (autonome Auswertung) mit insgesamt maximal 24 Ansaugöffnungen für die Raumüberwachung oder Objektüberwachung angeschlossen werden. Die Länge der Ansaugleitung pro Rauchsensor ist in der Empfindlichkeitsstufe A mit 100 m, in der Empfindlichkeitsstufe B mit 140 m und in der Empfindlichkeitsstufe C mit 200 m begrenzt.Mittels einer Luftstromüberwachung werden die Ansaugleitungen permanent auf Rohrbruch und Verschmutzung der Ansaugöffnungen überwacht. Ein Hochleistungslüfter saugt Luft von den zu überwachenden Räumen bzw. den Einrichtungen über die Ansaugleitungen in die Auswerteeinheit. Hier wird die Luft von den Rauchsensoren konstant ausgewertet. Das Anzeige- und Bedienfeld der Auswerteeinheit zeigt die Rauchkonzentration der angesaugten Luft sowie weitere Alarm-, Störungs- und Statusmeldungen. Ein Anstieg der Rauchkonzentration wird sehr früh erkannt. Es können je drei Vorsignale und ein Hauptalarm programmiert und über potenzialfreie Relais signalisiert werden. Auf insgesamt vier Optionsplätzen können modular zusätzliche Relais-, Schnittstellen- oder Speicherkartenprints eingesetzt werden.• 2 Detektionskammern mit Einbauplatz für Rauchsensoren SSD535-1/2/3• 10-stufige Rauchpegel-Anzeige• integriertes Anzeige- und Bedienfeld• 5 programmierbare Lüfterstufen zur Anpassung des Systems an die Anlagengröße• eingebauter Luftrückführadapter und Grobschmutzfilter• Einbauplätze für• RIM35 Relaisinterface-Modul mit 5 Relais oder• MCM35 Speicherkarten-Modul zur Aufzeichnung von Betriebsdaten• potentialfreie Umschaltkontakte für Alarm und Störung und OpenCollector-Ausgänge• potentialfreier Reseteingang als Optokoppler• einsetzbar in Grenzwerttechnik mit optionalem Meldergruppenquittierzusatz MQZ1000-1• Anschaltung an den Loop mit System Sensor-Protokoll oder Apollo-Protokoll mittels ZusatzmodulenTechnische Daten:Betriebsspannung von 10,5 VDC bis 30 VDCStromaufnahme (typ.) 380 mAStromaufnahme max 490 mA (bei 24 V, aktiv)Schutzart IP54Umgebungstemperatur von -30 °C bis 60 °CAbmessungen B × H × T 265 × 397 × 146 mmGewicht 3,85 kgGehäusematerial ABS-Blend, UL 94-V0Farbe hellgrauZulassungsnummer CPR 0786-CPD-20600Zulassungsnummer VdS G 208154 (EN 54-20)Fabrikat: LST/MEPTyp: ASD535-4Art-Nr.: 244643oder gleichwertigliefern und betriebsfertig installieren
