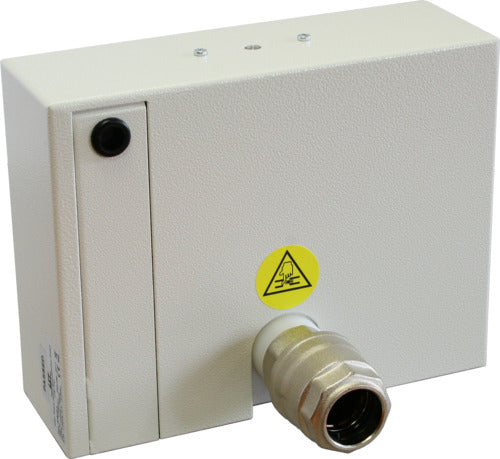

LST-MEP Brandmeldetechnik Automatische Freiblaseinrichtung/5000L/TK/IP54 AFE70-3/IP54 - Art. 222054

Mit Hilfe der Freiblaseinrichtung AFE70-3/IP54 wird einer Verunreinigung des Rohrsystems und der Ansaugöffnungen eines Rauchansaugsystems vorgebeugt bzw. Schmutz beseitigt. Mit Druckluft werden dabei Rohrsysteme und Filter periodisch „freigeblasen". Im Gegensatz zu herkömmlichen Systemen kommt die Freiblaseinrichtung Serie AFE70 mit nur einem Magnetventil aus. Über dieses Ventil wird einerseits die Auswerteeinheit vom Rohrsystem abgetrennt, um diese vor einer Beschädigung durch die Druckluft zu schützen, andererseits wird damit gleichzeitig die Druckluft in das Rohrsystem eingeleitet. Durch die durchdachte und patentierte Konstruktion des Ventils wird eine vollkommen ungehinderte Luftdurchströmung vom Fühlerrohrsystem durch die Freiblaseinrichtung zur Auswerteeinheit des Rauchansaugsystems gewährleistet. Die Ansteuerung des Magnetventils erfolgt über eine im Gehäuse integrierte Steuerbaugruppe.Durch den kompakten Aufbau der Freiblaseinrichtungen Serie AFE70 und die Integration aller Bestandteile in einem Gehäuse können die bei herkömmlichen Freiblassystemen erforderlichen umfangreichen mechanischen Aufbauten und elektrischen Steuergeräte sowie die dafür notwendige Verrohrung und Verkabelung eingespart werden.Die Freiblaseinrichtung AFE70-3/IP54 ist für einen Luftdurchsatz von bis zu 7500 l/min und für niedrige Umgebungstemperaturen konzipiert. Dadurch eignet sich die AFE70-3/IP54 besonders für größere Rohrsysteme in Rauchansaugsystemen sowie für Tiefkühlbereiche.• für Tiefkühlbereiche konzipiert• Vollintegriertes Kompaktsystem• Patentierte Ausführung ohne Luftwiderstand im Sinne der EN 54-20• 6 Freiblasprogramme, jeweils mit kurzem oder langem Freiblas-Zyklus• manuelle Steuermöglichkeit über externen Taster• interne Uhr für bis zu 6 tägliche zeitgesteuerte, präventive Freiblas-Vorgänge• automatischer Start bei Störungsmeldung des Rauchansaugsystems• Möglichkeit für zeitlichen Versatz bei mehreren von der selben Druckluftleitung versorgten AFE70 zur Vermeidung großer zeitgleicher Druckluftmengen• Kopplung mehrerer Systeme im Master-Slave-Betrieb möglich• vorbereitet zum Anschluss an alle marktüblichen Brandmelderzentralen und Rauchansaugsysteme• einfache Inbetriebnahme ohne Software-Tools• Anzeige der Systemzustände über mehrfarbige LEDTechnische Daten:Betriebsspannung von 21,6 VDC bis 30 VDCStromaufnahme (typ.) 8 mAStromaufnahme max 370 mA bei 24 V (Magnetventil angezogen)Schutzart IP20D (fachgerecht eingebaut)Schutzart IP54 (Steuerelektronik)Umgebungstemperatur von -20 °C bis 40 °CAbmessungen B × H × T 204 × 68 × 160 mmAbmessungen B × H × T 204 × 201 × 160 mm (mit Steckverschraubungen)Gewicht 3,2 kgRAL-Farbe grauweiß, ähnlich RAL 9002Druckluftanschluss maximal zulässiger Überdruck 1,0 MPa (10,0 bar)empfohlener Mindestüberdruck 0,2 MPa (2,0 bar)Durchfluss Magnetventil 0,2 MPa: typ. 1.500 l/min0,4 MPa: typ. 3.000 l/min0,6 MPa: typ. 4.500 l/min0,8 MPa: typ. 6.000 l/min1,0 MPa: typ. 7.500 l/minFabrikat: LST/MEPTyp: AFE70-3/IP54Art-Nr.: 222054oder gleichwertigliefern und betriebsfertig installieren
