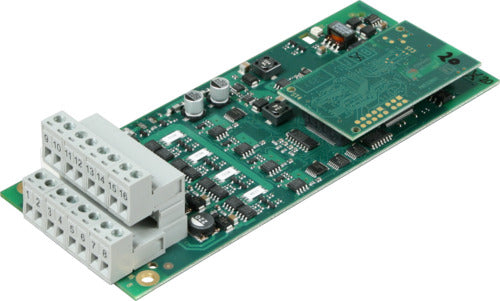

LST-MEP Brandmeldetechnik Eingangs-Ausgangs-Interface redundant MEAR644-1 - Art. 211142

Die Moduleinheit MEAR644-1 mit integriertem Redundanzprozessor erweitert eine Brandmelderzentrale Serie BC600 um 4 Grenzwertlinien und 4 überwachte Ausgänge. Bei Ausfall des Hauptprozessors wird die Betreuung der Ein- und Ausgänge aufrechterhalten. Das redundante Eingangs-Ausgangs-Interface ist dadurch bestens für Anlagen mit besonders hohen Anforderungen an die Ausfallsicherheit – beispielsweise für Löschanlagen – geeignet.Das Modul wird an einem freien Steckplatz der Backplane angesteckt und über diese mit dem Systembus verbunden. Die Systembus-Schnittstelle ist galvanisch getrennt, die Versorgung des Moduls erfolgt aus einer externen Spannungsquelle.Die Grenzwertlinien ermöglichen den Anschluss von Kontaktmeldern (z.B. Handfeuermelder, Sprinklerkontakte, Überwachungskontakte) und automatischen Meldern. Die Ausgänge dienen zum Anschluss von Steuergeräten (z.B. Magnetventile, Relaisspulen) und beinhalten eine getrennte Überwachung von Leitungs- und Lastwiderstand. Der Sollwert der beiden Widerstände wird bei der Inbetriebnahme durch einen Einmessvorgang ermittelt. Weicht einer der beiden Widerstandswerte im Betrieb signifikant vom Sollwert ab, wird der Ausgang als gestört angezeigt. Die Überwachung der Versorgungsspannung ist ebenfalls einstellbar.Das patentierte Verfahren zur Mehrfach-Überwachung ermöglicht eine verlässliche Erkennung von Leitungsstörungen oder Laststörungen. Mit Hilfe eines optionalen Leitungskopplers LKR21-1 ist eine leitungsredundante Anschaltung von Magnetventilen nach EN 12094-1 möglich.Technische Daten:Betriebsspannung von 20 VDC bis 30 VDCStromaufnahme (typ.) 40 mALaststrom je Ausgang max 1,5 AUmgebungstemperatur von -20 °C bis 60 °CUmgebungstemperatur von 5 °C bis 50 °C (Steuergeräte)Abmessungen L × B × H 160 × 65 × 35 mmGewicht 100 gFabrikat: LST/MEPTyp: MEAR644-1Art-Nr.: 211142oder gleichwertigliefern und betriebsfertig installieren
