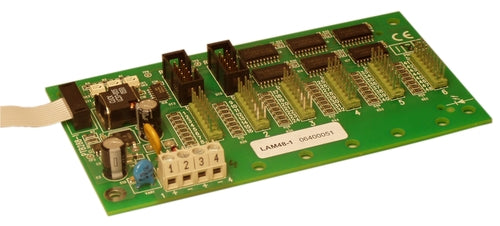

LST-MEP Brandmeldetechnik LED-Anschlussmodul LAM48-1 - Art. 252013
Artikel-Nr.: 252013
- Aktuell verfügbar
Das LED-Anschlussmodul LAM48-1 wird an die Paralleltableau-Umsetzeinrichtung PTU288-1 angeschlossen und dient zur Signalisierung von Ereignissen einer Brandmelderzentrale Serie BC600, Serie BC216 oder Serie BC016 bzw. einer Löschsteuerzentrale Serie LC216 über 48 Leuchtdioden oder Relaisausgänge. Das LED-Anschlussmodul ist dadurch ideal zum Aufbau von grafischen Orientierungstableaus vorgesehen.Jeder der 48 Ausgänge kann entweder zur Ansteuerung einer Leuchtdiode oder eines Relaisausganges einer Relaisbaugruppe RL58-1 oder RL58-2 verwendet werden. Die Signale sind auf eine Stiftleiste geführt, die zum Anschluss von konfektionierten LED-Leitungen vorbereitet ist. Die ersten 16 Ausgänge sind zusätzlich auf zwei 10-polige Flachbandkabel-Stecker geführt, an die jeweils eine Relaisbaugruppe RL58-1 oder RL58-2 über ein Flachkabel direkt angeschlossen werden kann. Sollten mehr als 16 Relaisausgänge benötigt werden, können über entsprechende Verbindungsleitungen weitere Steuereingänge von zusätzlichen Relaisbaugruppen an das LED-Anschlussmodul angeschlossen werden.Das Modul ist zur Montage im LST-Normraster vorbereitet und wird mit dem dafür erforderlichen Montagematerial ausgeliefert.Technische Daten:Betriebsspannung von 15 VDC bis 31 VDCStromaufnahme (typ.) 3 mAStromaufnahme max 80 mA (bei 24 V, Lampentest,48 LEDs angeschlossen)Umgebungstemperatur von -20 °C bis 60 °CAbmessungen L × B × H 135 × 75 × 15 mmGewicht 62 gFabrikat: LST/MEPTyp: LAM48-1Art-Nr.: 252013oder gleichwertigliefern und betriebsfertig installieren
