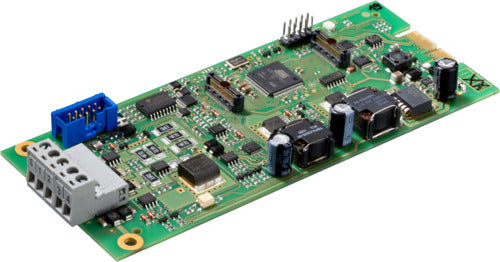

LST-MEP Brandmeldetechnik Loop-Interface LIF601-1 - Art. 211110

Das Loop-Interface LIF601-1 betreut einen Loop mit bidirektionaler Kommunikation in Brandmelderzentralen Serie BC600. Das Protokoll für die Loop-Kommunikation wird in der Parametrierung der Zentrale festgelegt und bestimmt die Anzahl der maximal am Loop anschließbaren Melder und Module:• 240 physikalische Adresspunkte (Melder oder Module) mit Labor Strauss-Protokoll• 318 physikalische Adresspunkte (159 Melder und 159 Module) mit System Sensor-Protokoll• 126 physikalische Adresspunkte (Melder oder Module) mit Apollo-ProtokollAn den Loop können Handfeuermelder, automatische Melder, Eingangs- und Ausgangsmodule, Funk-Gateways und Signalgeräte in Loop-Technik angeschlossen werden. Die Verdrahtung des Loops erfolgt in der Regel in Form einer Ringleitung mit ungeschirmten Zweidrahtleitungen; bei Bedarf können an den Ring ohne Zusätze auch Stichleitungen angeschlossen werden. Jeder Loop kann in max. 200 Meldergruppen unterteilt werden. Durch den hohen Ausgangsstrom von maximal 500 mA kann eine größere Anzahl von Loop-Elementen mit höherem Strombedarf – beispielsweise Sirenen – am Loop betrieben werden.Das Loop-Interface LIF601-1 verfügt zusätzlich über 8 frei parametrierbare OpenCollector-Ausgänge für allgemeine Steuerungsaufgaben.Im Loop-Interface sind umfangreiche Messfunktionen zur Ermittlung elektrischer Kenngrößen sowie Analysefunktionen integriert. Am Display der Brandmelderzentrale Serie BC600 können die Widerstände der positiven und negativen Loop-Leitung, der aktuelle Loop-Strom, die Loop-Spannung an allen Klemmen und die relative Häufigkeit fehlerhafter Abfragen am Loop angezeigt werden. Damit kann die Qualität der Loop-Verkabelung und der Datenübertragung während der Inbetriebnahme oder Wartung beurteilt werden. Auf diese Weise können beispielsweise zu große Leitungslängen oder eine mangelhafte Verdrahtung einfach erkannt werden.• unabhängiger Mikroprozessor zum Erhalt der Alarmfähigkeit jedes Melders auch bei Systemstörung der Zentrale• volle Funktion aller Elemente bei einfachem Drahtbruch der ringförmig verkabelten Loop-Leitung• auf der Baugruppe ist je ein Isolatormodul am Anfang und Ende des Loops integriert• bei Kurzschluss der Loop-Leitung sind nur die Loop-Elemente im gestörten Leitungsabschnitt, der durch Isolatoren vom Loop abgetrennt wird, in ihrer Funktion beeinträchtigt• Alarmschwellennachführung für jeden einzelnen Rauchmelder am Loop entsprechend seines individuellen Verschmutzungsgrades. Die Empfindlichkeit jedes Rauchmelders wird damit über eine sehr lange Zeit konstant gehalten und Täuschungsalarme werden vermieden• Wartungsprognose durch prozessorgestützte Daten-Interpolation der Verschmutzungstendenz für jeden einzelnen Rauchmelder am Loop. Damit ist die Vorhersage des spätesten Wartungstermins mit hoher Wahrscheinlichkeit möglich – in Folge ergeben sich erhebliche Kosteneinsparungen in der Instandhaltung während der Produktlebenszeit der Brandmeldeanlage• Prüfung der Alarmfähigkeit jedes Melders von der Brandmelderzentrale aus möglich• die Loop-Kontakte sind auf steckbare Schraubklemmen, die Ausgänge auf Flachkabelstecker geführtTechnische Daten:Stromaufnahme (typ.) 27 mAAusgangsstrom max 500 mAUmgebungstemperatur von -20 °C bis 60 °CAbmessungen L × B × H 160 × 65 × 20 mmGewicht 80 gFabrikat: LST/MEPTyp: LIF601-1Art-Nr.: 211110oder gleichwertigliefern und betriebsfertig installieren
