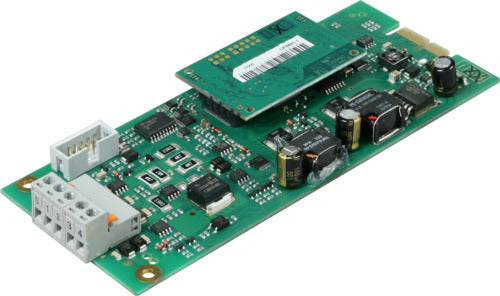

LST-MEP Brandmeldetechnik Loop-Interface redundant LIFR601-1 - Art. 211111

Das Loop-Interface LIFR601-1 mit integriertem Redundanzprozessor betreut einen Loop mit bidirektionaler Kommunikation in Brandmelderzentralen Serie BC600. Bei Ausfall des Hauptprozessors am Loop-Interface übernimmt der Redundanzprozessor die Betreuung des Loops sowie die Kommunikation mit der Zentralbaugruppe. Das redundante Loop-Interface ist dadurch bestens für Anlagen mit besonders hohen Anforderungen an die Ausfallsicherheit – beispielsweise in Löschanlagen – geeignet.Das Protokoll für die Loop-Kommunikation wird in der Parametrierung der Zentrale festgelegt und bestimmt die Anzahl der maximal am Loop anschließbaren Melder und Module:• 240 physikalische Adresspunkte (Melder oder Module) mit Labor Strauss-Protokoll• 318 physikalische Adresspunkte (159 Melder und 159 Module) mit System Sensor-Protokoll• 126 physikalische Adresspunkte (Melder oder Module) mit Apollo-ProtokollAn den Loop können Handfeuermelder, automatische Melder, Eingangs- und Ausgangsmodule, Funk-Gateways und Signalgeräte in Loop-Technik angeschlossen werden. Die Verdrahtung des Loops erfolgt in der Regel in Form einer Ringleitung mit ungeschirmten Zweidrahtleitungen; bei Bedarf können an den Ring ohne Zusätze auch Stichleitungen angeschlossen werden. Jeder Loop kann in max. 200 Meldergruppen unterteilt werden. Durch den hohen Ausgangsstrom von maximal 500 mA kann eine größere Anzahl von Loop-Elementen mit höherem Strombedarf – beispielsweise Sirenen – am Loop betrieben werden.Das Loop-Interface LIFR601-1 verfügt zusätzlich über 8 frei parametrierbare OpenCollector-Ausgänge für allgemeine Steuerungsaufgaben.Im Loop-Interface sind umfangreiche Messfunktionen zur Ermittlung elektrischer Kenngrößen sowie Analysefunktionen integriert. Am Display der Brandmelderzentrale Serie BC600 können die Widerstände der positiven und negativen Loop-Leitung, der aktuelle Loop-Strom, die Loop-Spannung an allen Klemmen und die relative Häufigkeit fehlerhafter Abfragen am Loop angezeigt werden. Damit kann die Qualität der Loop-Verkabelung und der Datenübertragung während der Inbetriebnahme oder Wartung beurteilt werden. Auf diese Weise können beispielsweise zu große Leitungslängen oder eine mangelhafte Verdrahtung einfach erkannt werden.Technische Daten:Stromaufnahme (typ.) 31 mAAusgangsstrom max 500 mAUmgebungstemperatur von -20 °C bis 60 °CAbmessungen L × B × H 160 × 65 × 20 mmGewicht 90 gFabrikat: LST/MEPTyp: LIFR601-1Art-Nr.: 211111oder gleichwertigliefern und betriebsfertig installieren
