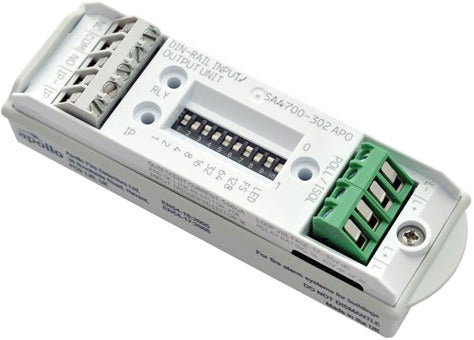

LST-MEP Brandmeldetechnik Modul 1xEIN 1xREL/CoreI/DIN SA4700-302APO - Art. 249336

Die Moduleinheit wird in einen Loop mit Apollo-Protokoll eingebunden und stellt einen leitungsüberwachten Eingang zum Anschluss von Kontaktmeldern sowie einen potentialfreien Relaisausgang zur Verfügung. Mit dem Eingang können Handfeuermelder, Sprinklerkontakte oder Überwachungskontakte einfach in eine Brandmeldeanlage mit Loop-Technik integriert werden. Der Ausgang kann zur Ansteuerung von externen Geräten (z.B. Brandfallsteuerungen) verwendet werden. Wird das Modul an einem LIF601-2 betrieben, kann der Ausgang im Zuge der Konfiguration auf den s.g. Fail-Safe-Modus geschaltet werden. In diesem Fall wird der Ausgang, wenn die Loopkommunikation oder die Loopspannung ausfällt, aktiviert und nimmt damit die sichere Lage ein. Im Falle eines Updates kann die Funktion bei allen derartig eingestellten Ausgängen der BC600 kurzzeitig unterbunden und so die Aktivierung aller Ausgänge verhindert werden. Der integrierte Dual-Isolator trennt den Loop bei Kurzschluss der Loop-Leitung. Das Modul ist in einem Kompaktgehäuse eingebaut und für die Montage auf einer TS35-Tragschiene vorgesehen.• Failsafemodus optional aktivierbar bei Verwendung mit LIF601-2• drei mehrfarbige Status-LEDs zur Zustandsanzeige des Eingangs, des Ausgangs sowie der Loop-Abfrage und der Isolator-Funktion• Überwachung des Eingangs auf Drahtbruch und Kurzschluss• Relaisausgang mit potentialfreiem Umschaltkontakt• Einstellung der Moduladresse über DIL-SchalterTechnische Daten:Stromaufnahme Loop typ. 500 µAStromaufnahme Loop max 3,5 mA (LEDs aktiv)Schaltleistung Kontakt 1 A / 30 VDC/ACLuftfeuchtigkeit rel. (nicht kondensierend) von 0 % bis 95 %Umgebungstemperatur von -40 °C bis 70 °CAbmessungen B × H × T 33 × 102 × 33 mmGewicht 49 gFarbe weißZulassungsnummer CPR 2531-CPR-CSP10991Zulassungsnummer VdS G 217060Zulassungsnummer LPCB 010ah/14Fabrikat: LST/MEPTyp: SA4700-302APOArt-Nr.: 249336oder gleichwertigliefern und betriebsfertig installieren
