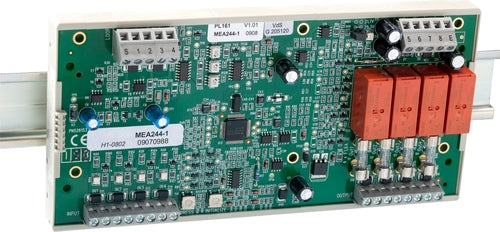

LST-MEP Brandmeldetechnik Multimodul/200I/Tragschiene MEA244-1/TR - Art. 249092

Die adressierbare Moduleinheit weist 4 Eingänge und 4 Ausgänge auf und wird über den Loop mit System Sensor-Protokoll an eine Brandmelderzentrale angeschlossen.Die Eingänge ermöglichen den Anschluss von Kontaktmeldern (z.B. Handfeuermelder, Sprinklerkontakte, Überwachungskontakte) und sind auf Drahtbruch und Kurzschluss überwacht. Die Ausgänge dienen zum Anschluss von Steuergeräten (z.B. Magnetventile, Relaisspulen) und beinhalten eine getrennte Überwachung von Leitungs- und Lastwiderstand. Der Sollwert der beiden Widerstände wird bei der Inbetriebnahme auf Tastendruck durch einen automatischen Einmessvorgang ermittelt. Weicht einer der beiden Widerstandswerte im Betrieb um mehr als 25% vom Sollwert ab, wird der Ausgang als gestört angezeigt.Das patentierte Verfahren zur Mehrfach-Überwachung ermöglicht eine verlässliche Erkennung von Leitungsstörungen oder Laststörungen. Das Multimodul ist dadurch ideal für den Einsatz in Löschanlagen geeignet. Mit Hilfe eines optionalen Leitungskopplers LKR21-1 ist eine redundante Ansteuerung von Magnetventilen nach EN 12094-1 möglich.Das Modul verfügt über einen integrierten Dual-Isolator und ist zur Montage auf einer Tragschiene vorgesehen.• Montage auf einer TS35-Tragschiene• getrennte Status-LED für jeden Ein- und Ausgang• Überwachung der Kontakt-Anschlussleitungen auf Drahtbruch und Kurzschluss• Überwachung des Innenwiderstandes der Steuergeräte sowie des Leitungswiderstandes der Zuleitung durch ein patentiertes Verfahren• integrierter Selbstabgleich durch Messung des Leitungs- und Innenwiderstandes auf Tastendruck• Überwachung der Versorgungsspannung auf Unterspannung• Einstellung der physikalischen Adresse mittels Taster in Verbindung mit LED von 01 bis 99Technische Daten:Betriebsspannung von 20 VDC bis 30 VDCStromaufnahme (typ.) 35 mAStromaufnahme max 160 mA (ohne Last)Stromaufnahme Loop typ. 500 µALaststrom je Ausgang max 1,5 AUmgebungstemperatur von -5 °C bis 60 °CUmgebungstemperatur von 5 °C bis 50 °C (Steuergeräte, zur Sicherstellung der Störungserkennung)Abmessungen L × B × H 196 × 97 × 56 mmGewicht 310 gZulassungsnummer CPR 0786-CPD-20978Zulassungsnummer VdS G 212164Fabrikat: LST/MEPTyp: MEA244-1/TRArt-Nr.: 249092oder gleichwertigliefern und betriebsfertig installieren
