LST-MEP Brandmeldetechnik Paralleltableau-Umsetzeinrichtung PTU288-2 - Art. 252020

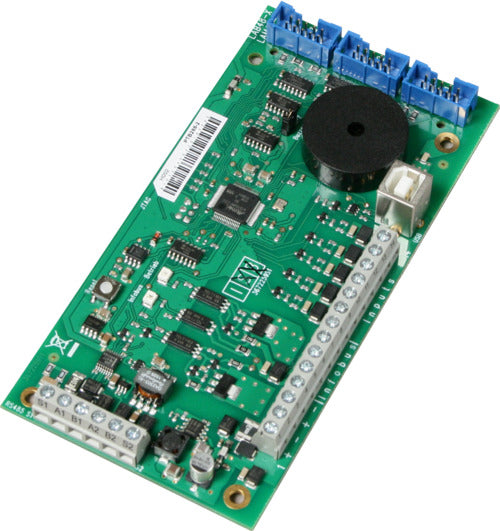

Die Paralleltableau-Umsetzeinrichtung PTU288-2 ermöglicht die optische Signalisierung von Ereignissen einer Brandmelderzentrale Serie BC600, Serie BC216 oder Serie BC016 bzw. einer Löschsteuerzentrale Serie LC600 oder LC216 an einem LED-Anzeige-Tableau oder einem synoptischen Paralleltableau. Zusätzlich signalisiert ein integrierter Summer den Alarmzustand und Störzustand der Zentrale.An die Paralleltableau-Umsetzeinrichtung können bis zu drei LED-Anzeigebaugruppen LAB48 oder LED-Anschlussmodule LAM48-1 angeschlossen werden. Mit Hilfe eines optionalen LED-Anzeige-Tableaus LAT288-1 oder LAT288-1CE kann ein Paralleltableau mit bis zu 144 frei parametrierbaren LEDs aufgebaut werden. Zum Aufbau von grafischen Orientierungstableaus kann die PTU288-2 in Verbindung mit LED-Anschlussmodulen in jedem beliebigen Gehäuse eingebaut werden. Die Baugruppe ist hierfür zur Montage im LST-Normraster vorbereitet und wird mit dem dafür erforderlichen Montagematerial ausgeliefert.Die Paralleltableau-Umsetzeinrichtung kann über den INFO-Bus, den erweiterten INFO-Bus-EP oder - nach Einbau eines Seriellen Interface SIF622-1 - über den leistungsfähigen Signal-Bus mit einer Brandmelderzentrale Serie BC600 verbunden werden. An eine Brandmelderzentrale Serie BC216 oder Serie BC016 wird die PTU288-2 über den INFO-Bus angeschlossen. In einer Brandmelderzentrale Serie BC016 ist hierfür ein Serielles Interface Modul SIM016-3 erforderlich.• 5 frei parametrierbare Eingänge für Steuerzwecke• Anschlussmöglichkeit für bis zu drei LED-Anzeigebaugruppen LAB48 oder LED-Anschlussmodule LAM48-1 in beliebiger Kombination• je nach Parametrierung können die LEDs zur Anzeige der Zustände von Meldern, Meldergruppen, Steuerungen, Steuerungselementen, Alarmierungseinrichtungen, Übertragungseinrichtungen, Löschanlagen oder Löschbereichen sowie der wichtigsten Systemzustände der Brandmelderzentrale (z.B. Summenalarm, Störzustand oder Abschaltzustand) verwendet werden• die Anzeige der Ereignisse von Meldern, Meldergruppen, Steuerungen, Steuerungselementen, Alarmierungseinrichtungen und Übertragungseinrichtungen kann, je nach Parametrierung, als Einzel- oder Summenanzeige ausgeführt werden• USB-Schnittstelle zur Parametrierung mittels Parametriersoftware PARSOFT (für die Parametrierung der PTU288-2 ist eine PARSOFT-Version ab V1.21 erforderlich)• Baudrate sowie Bus-Adresse frei einstellbarTechnische Daten:Betriebsspannung von 15 VDC bis 31 VDCStromaufnahme (typ.) 15 mABaudrate INFO-Bus 600 BaudBaudrate 2 INFO-Bus-EP 1200 BaudBaudrate 3 Signal-Bus 19200 BaudAnschlüsse USB-Buchse Typ BUmgebungstemperatur von -20 °C bis 60 °CAbmessungen L × B × H 150 × 75 × 20 mmGewicht 76 gFabrikat: LST/MEPTyp: PTU288-2Art-Nr.: 252020oder gleichwertigliefern und betriebsfertig installieren
