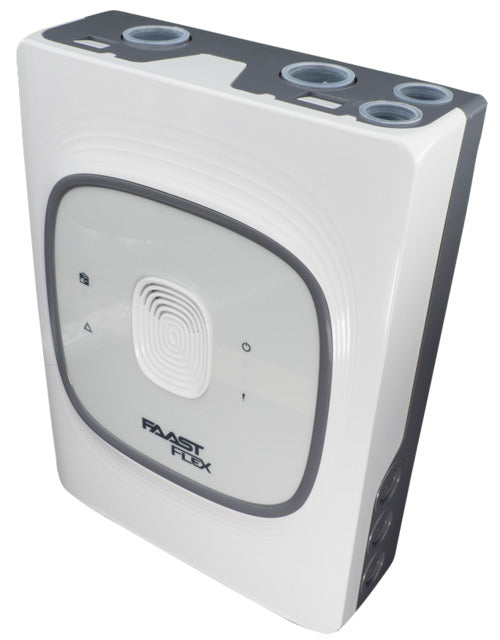

LST-MEP Brandmeldetechnik Rauchansaugsystem FLX-010 - Art. 244392

Das Rauchansaugsystem aus der Serie FAAST FLEX weist Anschlüsse für 1 Rohrleitungssystem auf, enthält einen hochempfindlichen Rauchmelder und wird über die eingebauten potentialfreien Relaiskontakte an die Brandmelderzentrale angeschlossen. Das System ist nach EN 54-20 Klassen A, B und C zertifiziert. Es ist besonders für Anwendungen der Klassen B und C vorgesehen, eignet sich jedoch auch bestens für kleine Anlagen nach Klasse A.Über das angeschlossene Rohrleitungsnetz wird Luft des zu überwachenden Raums angesaugt und dem Melder zugeführt. Die integrierte Auswertelogik bewertet die Rauchkonzentration und löst bei Erreichen des Schwellwerts einen Alarm bzw. Voralarm aus. Aufgrund der hohen Ansprechempfindlichkeit des Melders ist das System optimal für die Brandfrüherkennung in sensiblen Bereichen geeignet.An der Frontseite des Gerätes werden über Leuchtdioden die Zustände Betrieb, Alarm, Voralarm sowie die Störung angezeigt. Die Drehzahl des im Rauchansaugsystem integrierten Ventilators wird je nach Rohrlänge eingestellt. Durch ein modernes Ultraschallverfahren wird eine präzise und temperaturunabhängige Überwachung des Luftstroms erreicht. Der Ausfall des Ventilators, eine Verstopfung der Ansaugöffnungen oder ein Rohrbruch werden erkannt und am Gerät als Störmeldung ausgegeben.Der eingebaute Ereignisspeicher umfasst 2100 Einträge und erleichtert die Auswertung von Brandereignissen und Störungsursachen. Die integrierte Bluetooth-Schnittstelle dient zur Kommunikation mit einem Smartphone, die benötigte App kann frei und kostenlos geladen werden. Zusätzlich steht die PC-Software FAAST FLEX ASPIRE zur grafischen Erstellung des Rohrleitungsnetz zur Verfügung. Mit Hilfe der Software können Parameter des Rauchansaugsystems konfiguriert werden. Zur Projektierung des Rauchansaugsystems kann das Layout der Rohrleitungen grafisch entworfen und die Empfindlichkeiten und Transportzeiten für die Ansaugöffnungen berechnet werden. Die daraus resultierenden Parameter können entweder mittels DIL-Schalter oder der APP am Gerät eingestellt werden. Im Zuge der Wartung können die aktuellen Parameter des Rauchansaugsystems wie Rauchdichte, der absolute Luftstrom etc. sowie die Ereignisse auf USB-Stick übertragen und ausgelesen werden. Parallel dazu können auch auf der APP die Rauchdichte, der absolute Luftstrom etc. in grafischer Form angezeigt werden.Der eingebaute Luftfilter kann zu Wartungszwecken einfach entnommen und gereinigt oder getauscht werden. Für Wartungszwecke können sowohl der Sensor als auch der Ventilator entnommen und gereinigt werden und sind über Schnappmechanismus fixiert. Das Rauchansaugsystem wird mit dem Melder und den Zubehörteilen geliefert. Das Gehäuse ist für die Wandmontage vorgesehen. Dazu werden der Melder und der Ventilator entnommen und nach der Montage wieder eingesetzt.Das Rauchansaugsystem wird komplett mit Auswerteelektronik und Detektionseinheit, jedoch ohne Fühlerrohrnetz geliefert.• Luftstromüberwachung mit Ultraschall• Bluetooth-Schnittstelle und APP• Sehr leise im Betrieb – 30 dB bei niedriger Drehzahl• weiter Betriebstemperaturbereich• Einfache Inbetriebnahme mittels DIL-SchalterTechnische Daten:Betriebsspannung von 18 VDC bis 30 VDCStromaufnahme (typ.) 200 mASchaltleistung Kontakt 2 A / 30 VDC bzw. 0,5 A / 30 VACLuftfeuchtigkeit max. (nicht kondensierend) 93 %Schutzart IP40Umgebungstemperatur von -40 °C bis 55 °CEmpfindlichkeit opt. Sensor txt 0,046 %/m – 0,328 %/m, 3 StufenRohrlänge I: 80 m, U: 129 m (max. Klasse C)Abmessungen B × H × T 205 × 280 × 80,5 mmGewicht 1,7 kgZulassungsnummer CPR 0786-CPR-21734Zulassungsnummer VdS G 221059Fabrikat: LST/MEPTyp: FLX-010Art-Nr.: 244392oder gleichwertigliefern und betriebsfertig installieren
