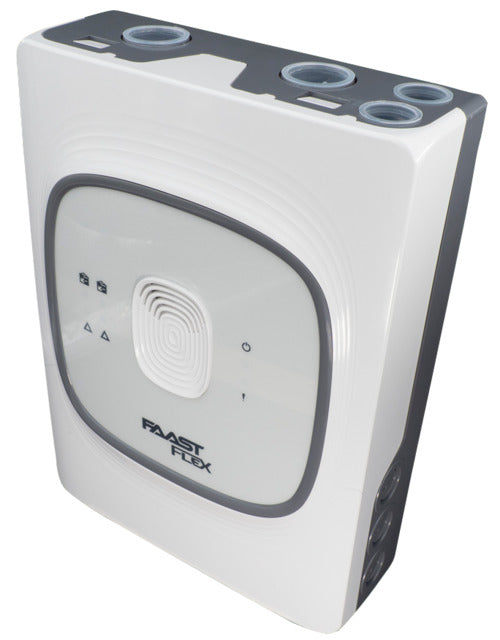

LST-MEP Brandmeldetechnik Rauchansaugsystem FLX-020 - Art. 244393

Das Rauchansaugsystem aus der Serie FAAST FLEX weist Anschlüsse für 2 getrennte Rohrleitungssysteme auf und enthält 2 separate hochempfindliche Rauchmelder und wird über die eingebauten potentialfreien Relaiskontakte an die Brandmeldezentrale angeschlossen. Das System ist nach EN 54-20 Klassen A, B und C zertifiziert. Es ist besonders für Anwendungen der Klassen B und C vorgesehen, eignet sich jedoch auch bestens für kleine Anlagen nach Klasse A.Über das angeschlossene Rohrleitungsnetz wird Luft des zu überwachenden Raums angesaugt und dem jeweiligen Melder zugeführt. Die integrierte Auswertelogik bewertet die Rauchkonzentration und löst bei Erreichen des Schwellwerts einen Alarm bzw. Voralarm aus. Aufgrund der hohen Ansprechempfindlichkeit des Melders ist das System optimal für die Brandfrüherkennung in sensiblen Bereichen geeignet.Um die Gefahr von Fehlalarmen zu minimieren, kann ein einzelnes Rohrleitungsnetz unter Verwendung eines T-Stücks über beide Rauchmelder geführt werden und die beiden Kanäle sind in 2-Melderabhängigkeit zu betreiben.An der Frontseite des Gerätes werden über Leuchtdioden die Zustände Betrieb, Alarm, Voralarm sowie die Störung, getrennt für jeden der 2 Melder angezeigt. Die Drehzahl des im Rauchansaugsystem integrierten Ventilators wird je nach Rohrlänge eingestellt. Durch ein modernes Ultraschallverfahren wird eine präzise und temperaturunabhängige Überwachung des Luftstroms erreicht. Der Ausfall des Ventilators, eine Verstopfung der Ansaugöffnungen oder ein Rohrbruch werden erkannt und am Gerät als Störmeldung ausgegeben.Der eingebaute Ereignisspeicher umfasst 2100 Einträge und erleichtert die Auswertung von Brandereignissen und Störungsursachen. Die integrierte Bluetooth-Schnittstelle dient zur Kommunikation mit einem Smartphone. Die kostenlose APP ist frei erhältlich. Zusätzlich steht die PC-Software FAAST FLEX ASPIRE zur grafischen Erstellung des Rohrleitungsnetz zur Verfügung. Mit Hilfe der Software können Parameter des Rauchansaugsystems konfiguriert werden. Zur Projektierung des Rauchansaugsystems kann das Layout der Rohrleitungen grafisch entworfen und die Empfindlichkeiten und Transportzeiten für die Ansaugöffnungen berechnet werden. Die daraus resultierenden Parameter können entweder mittels DIL-Schalter oder der APP am Gerät eingestellt werden. Im Zuge der Wartung können die aktuellen Parameter des Rauchansaugsystems wie Rauchdichte, der absolute Luftstrom etc. sowie die Ereignisse auf USB-Stick übertragen und ausgelesen werden. Parallel dazu können auch auf der APP die Rauchdichte, der absolute Luftstrom etc. in grafischer Form angezeigt werden.Der eingebauten Luftfilter können zu Wartungszwecken einfach entnommen und gereinigt oder getauscht werden. Für Wartungszwecke können sowohl die Sensoren als auch der Ventilator entnommen und gereinigt werden und sind über Schnappmechanismus fixiert. Das Rauchansaugsystem wird mit den Meldern und den Zubehörteilen geliefert. Das Gehäuse ist für die Wandmontage vorgesehen. Dazu werden die Melder und der Ventilator entnommen und nach der Montage wieder eingesetzt.Das Rauchansaugsystem wird komplett mit Auswerteelektronik und Detektionseinheiten, jedoch ohne Fühlerrohrnetz geliefert.Technische Daten:Betriebsspannung von 18 VDC bis 30 VDCStromaufnahme (typ.) 220 mASchaltleistung Kontakt 2 A / 30 VDC bzw. 0,5 A / 30 VACLuftfeuchtigkeit max. (nicht kondensierend) 93 %Schutzart IP40Umgebungstemperatur von -40 °C bis 55 °CEmpfindlichkeit opt. Sensor txt 0,046 %/m – 0,328 %/m, 3 StufenRohrlänge I: 2 × 65 m, U: 2 × 128 m (max. Klasse C)Abmessungen B × H × T 205 × 280 × 80,5 mmGewicht 1,7 kgZulassungsnummer CPR 0786-CPR-21734Zulassungsnummer VdS G 221059Fabrikat: LST/MEPTyp: FLX-020Art-Nr.: 244393oder gleichwertigliefern und betriebsfertig installieren
