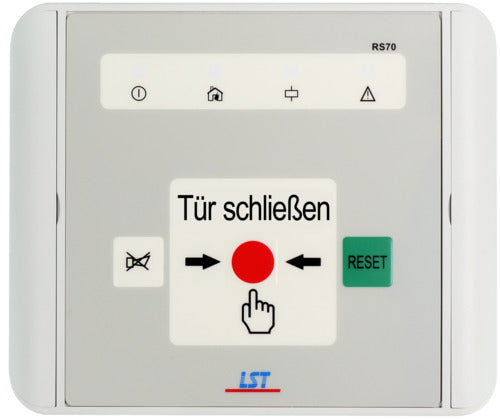

LST-MEP Brandmeldetechnik Rauchschalter RS70-1 - Art. 217004

Mit dem Rauchschalter RS70-1 können die Feststelleinrichtungen von Türen oder Toren angesteuert werden, die im normalen Betriebsablauf geöffnet sind. Gleichzeitig wird jedoch trotz offengehaltener Türen das Brandschutzkonzept abgeschlossener Brandabschnitte erfüllt. Der Rauchschalter erkennt im Brandfall die Alarmgabe des angeschlossenen automatischen Brandmelders und unterbricht den Stromzufluss zu den Feststelleinrichtungen. Die Brandschutztüren schließen daraufhin automatisch und verhindern so die weitere Ausbreitung von Feuer und Rauch. Alternativ dazu kann der Rauchschalter auch von einer Brandmelderzentrale angesteuert werden. Die Aktivierung des Ausgangs für die Feststelleinrichtung kann im Alarmfall um eine einstellbare Zeit verzögert werden.Über die Taste „Tür schließen" an der Frontseite oder eine optional angeschlossene externe Taste können die Türen bei Bedarf auch ohne Alarmzustand geschlossen werden. Der eingebaute Summer wird über eine weitere Taste abgestellt. Mit der Taste „RESET" wird ein im Alarmzustand befindlicher automatischer Brandmelder rückgestellt.Über Leuchtdioden werden die Systemzustände „Betrieb", „Brandalarm", „Ausgang aktiv" und „Störung" angezeigt. Die Steuereingänge können für verschiedene Hilfsfunktionen genutzt werden – beispielsweise für eine Sicherheitseinrichtung, welche das Schließen der Tür verhindert oder verzögert.Mit Hilfe der optionalen Lithium-Ionen-Notstrombatterie kann ein Ausfall der Netzspannung für bis zu 4 Stunden überbrückt werden.• ruhestromüberwachte Meldelinie für automatische Grenzwertmelder• Tasten für Auslösung, Rückstellung und Summer abstellen am Gerät• Eingang für externen Taster „rückstellen" oder „Tür schließen"• Steuereingang zum Anschluss eines Kontaktmelders• potentialfreier Steuereingang mit Optokoppler• Ausgang für Feststelleinrichtung - Haltemagnet• Ausgang für Alarmierungseinrichtung - Sirene / Blitzleuchte• potentialfreier Relaisumschaltkontakt zur Alarmweiterleitung• einstellbare Verzögerungszeit für Auslösung (0 bis 75 s, in Stufen von 5 s)• optionale NotstrombatterieTechnische Daten:Netzspannung 110 VAC - 240 VAC +10/−15 %, 50/60 HzAusgangsstrom Sirenenausgänge 150 mAAusgangsspannung typ 24 VDC (Haltemagnet / Alarmierungseinrichtung)Ausgangsstrom max Haltemagnet 300 mASchaltleistung Kontakt max. 8 A / 24 VDC ohmschmax. 1 A / 230 VAC induktivSchutzart IP66Umgebungstemperatur von 5 °C bis 40 °CAbmessungen B × H × T 180 × 150 × 60 mmRAL-Farbe lichtgrau, ähnlich RAL 7035Gewicht (ohne Batterien) 570 gZulassungsnummer DIBt Z-6.500-2426Fabrikat: LST/MEPTyp: RS70-1Art-Nr.: 217004oder gleichwertigliefern und betriebsfertig installieren
