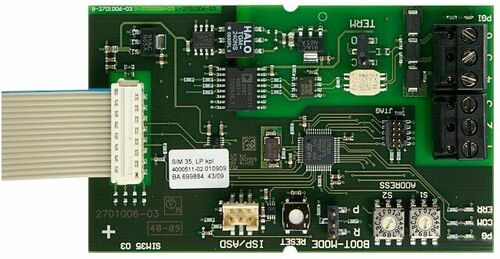

LST-MEP Brandmeldetechnik Serielles-Interface-Modul SIM-35 - Art. 244137

Das Interface-Modul dient zur Vernetzung von max. 250 Ansaugrauchmeldern ASD53x oder Linienförmigen Wärmemeldern ADW535 (Master/Slave-Prinzip) über den RS485-Bus. Sämtliche angeschlossene Detektoren können mit der Programmier-Software "ASD Config" (ab V:1.4.0.0) sowie "ADW Config" (ab V: 1.1) zentral visualisiert, konfiguriert und analysiert werden. Die Einzel-Adressierung erfolgt an jedem "SLAVE-Teilnehmer" über Drehschalter. Die Verbindung zwischen dem Slave und der Grundplatine des Ansaugrauchmelders bzw. des Linienförmigen Wärmemelders wird durch ein im Lieferumfang enthaltenes 16-poliges Flachbandkabel hergestellt, wobei die Spannungsversorgung direkt über die Grundplatine des angeschlossenen Detektors erfolgt. Die Betriebszustände werden am Seriellen-Interface-Modul optisch über vier LEDs angezeigt. Die elektrische Verbindung zum "MASTER" wird durch ein handelsübliches Installationskabel (4-Draht verdrillt, abgeschirmt) hergestellt. Zur Visualisierung sämtlicher angeschlossener Ansaugrauchmelder oder Linienförmiger Wärmemelder ist die jeweilige Programmier-Software sowie der Lizenzierungs-Dongle DAN-535 notwendig.• galvanische Trennung zwischen RS485 und Grundplatine des angeschlossenen DetektorsTechnische Daten:Betriebsspannung typ 5 VDCStromaufnahme (typ.) 20 mAKabellänge Bus max 1000 mLuftfeuchtigkeit max. (nicht kondensierend) 70 %Umgebungstemperatur von -30 °C bis 70 °CAbmessungen B × H × T 95 × 58 × 17 mmGewicht 55 gFabrikat: LST/MEPTyp: SIM-35Art-Nr.: 244137oder gleichwertigliefern und betriebsfertig installieren
