MC4 Stecker/Buchse-Verbinder
- Aktuell verfügbar
Schnelle Lieferung (1-3 Werktage).
Produktübersicht
Das MC4 Stecker/Buchse Verbinder-Paar besteht aus einem männlichen und einem weiblichen MC4-Connector und ermöglicht die standardisierte Verbindung von Solarleitungen in Photovoltaikanlagen. MC4-Verbinder sind der gängige Industriestandard für den Anschluss von PV-Modulen.
Aufbau & Ausstattung

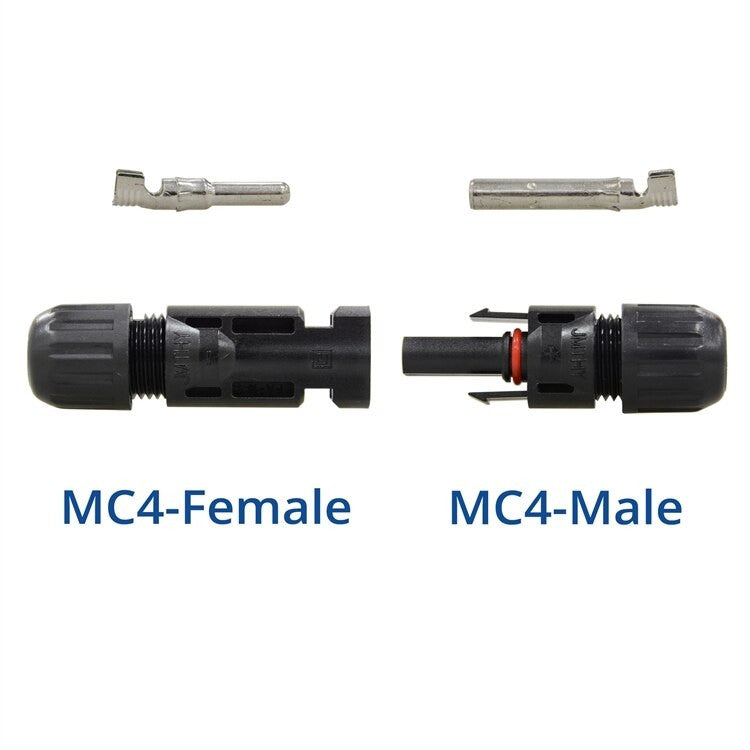

Das Set umfasst je einen MC4-Stecker (männlich) und eine MC4-Buchse (weiblich) für eine verpolungssichere, rastende Steckverbindung. Die Kontakte sind für den Einsatz im Außenbereich und unter UV-Einwirkung ausgelegt.
Einsatzbereich
MC4-Verbinder werden zur Verkabelung von Solarmodulen untereinander sowie zum Anschluss an Wechselrichter oder Stringboxen eingesetzt. Sie eignen sich für private und gewerbliche PV-Anlagen im Außen- und Innenbereich.
Hinweise
Datenblatt und Herstellerangaben zu zulässigen Strömen, Spannungen und Kabelquerschnitten vor der Installation prüfen. Auf kompatible MC4-Werkzeuge für sachgerechtes Ver- und Entriegeln achten.
Technische Daten
| Typ | MC4 Steckverbinder (Stecker und Buchse) |
| Hersteller-Standard | MC4-kompatibel (Multi-Contact Typ 4) |
| Nennstrom | 30 A |
| Nennspannung | 1.000 V DC (IEC) / 600 V DC (UL) |
| Kontaktquerschnitt | 2,5–6 mm² |
| Kontaktmaterial | Kupfer, versilbert |
| Gehäusematerial | UV-beständiges Polyamid (PA66) |
| Schutzklasse | IP67 (gesteckt) |
| Betriebstemperatur | -40 °C bis +85 °C |
| Verriegelung | Einrastmechanismus, werkzeuglos lösbar |
| Kabelaußendurchmesser | 5–7 mm |
| Norm | IEC 62852, UL 6703 |
| Zertifizierungen | CE, TÜV, UL |
| Anwendung | PV-Strang-Verkabelung, Modulanschluss |
