MENNEKES Prüfbox TwInlet Typ F

Artikel-Nr.: 494955

MENNEKES Prüfbox TwInlet Typ F

MENNEKES Prüfbox TwInlet Typ F

MENNEKES Prüfbox Generation 3 zur Funktionsüberprüfung von Ladestationen, Wallboxen und Ladekabeln Zum Anschluss der Prüfbox ist kann das fest angeschlagene Ladekabel (Typ 1 oder 2) einer Ladestation, ein Mode 3 Ladekabel oder ein Prüfkabel Generation 2 (mit Ladestecker und Ladekupplung) verwendet werden.

XXX,XX €
/
inkl. MwSt. 20% MwSt zzgl. Versand
Teilen via
  • Auf Lager
Technische Daten

MENNEKES Prüfbox TwInlet Typ F

Simulation Fahrzeugstatus:

ja

Statusanzeige Ladevorgang:

ja

Anschluss Typ 2:

ja

Kompatibel mit Google Assistant:

nein

IFTTT-Unterstützung verfügbar:

nein

Tiefe:

165 mm

Breite:

225 mm

Simulation Leiterquerschnitt:

nein

Messung Widerstände Ladesteckvorrichtung:

nein

Anschluss Typ 1 CCS:

nein

Anschluss Typ 3:

nein

Anschluss CHAdeMO:

nein

Simulation Fehlerstrom:

nein

Anschluss Typ 1:

ja

Kompatibel mit Apple HomeKit:

nein

Kompatibel mit Amazon Alexa:

nein

Ausführung:

Handgerät

Gewicht:

4000 g

Höhe:

260 mm

Test PE-Verbindung:

nein

Signalausgang:

ja

Anschluss Typ 2 CCS:

nein

Anschluss GB:

nein

Datenblatt

Weitere Informationen

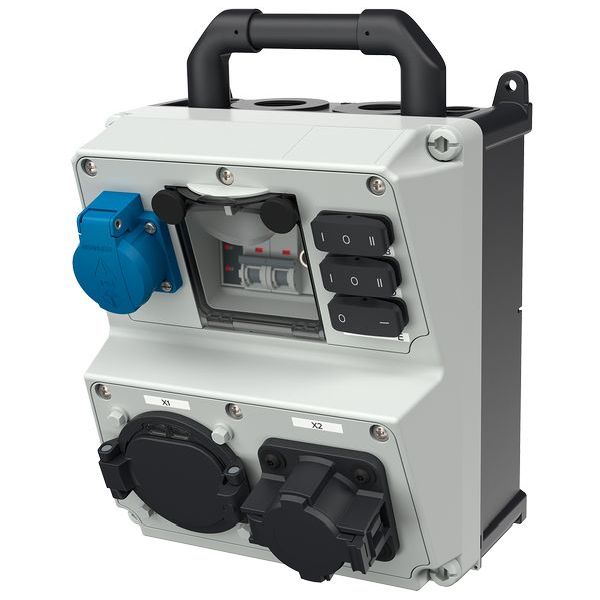

MENNEKES Prüfbox Generation 3 zur Funktionsüberprüfung von Ladestationen, Wallboxen und Ladekabeln Zum Anschluss der Prüfbox ist kann das fest angeschlagene Ladekabel (Typ 1 oder 2) einer Ladestation, ein Mode 3 Ladekabel oder ein Prüfkabel Generation 2 (mit Ladestecker und Ladekupplung) verwendet werden. Ein Prüfkabel liegt der Prüfbox nicht bei, kann bei Bedarf aber separat bestellt werden. Formschönes, robustes Kunststoff Gehäuse aus AMAPLAST im AMAXX Design mit Tragegriff plombierbar, mit Außen-u. Innenbefestigung Schutzgrad IP 20 Abmessungen 260 x 225 x 190 (HxBxT) Oberteil elektrograu RAL 7035 Unterteil schwarz seitlich anscharniert mit Doppelgewinde-Deckelschrauben Bestückung/Absicherung: 1 SCHUKO-Steckdose 1 LS-Schalter 10 1p+N B 1 Fahrzeugladestecker Typ 1 20A. Mode 3 mit Klappdeckel 1 Fahrzeugladestecker Typ 2 32A Mode 3 mit Klappdeckel weitere Einbauten: 3 Wipp-Schalter 1 Drehstrommessrelais 1 BNC-Buchse Widerstands-Dioden-Kombination Folgende Prüfungen können durchgeführt werden: 1. Schalter (State A / B) 2. Simulation von nicht gasenden und gasenden Fahrzeugen Laden mit und ohne Lüftungsanforderung State C /D) 3. Fehlermeldung des Elektrofahrzeugs Kurzschlusses zwischen CP und PE (State E) 4. Drehstrommessrelais mit Signalleuchten zur Kontrolle der Phasen, des Rechtsdrehfeldes und der Außenleiterspannungen gegen den Neutralleiter 5. Prüfen von Zählern durch Anschluss einer Wechselstromlast an die SCHUKO- Steckdose 6. BNC Buchse zum Anschluss eines Oszilloskops Kann zur Kontrolle des CP-Signals genutzt werden FABRIKAT: MENNEKES oder gleichwertig Artikelbezeichnung: Prüfbox TwInlet Typ F Bestellnummer: 320013.
