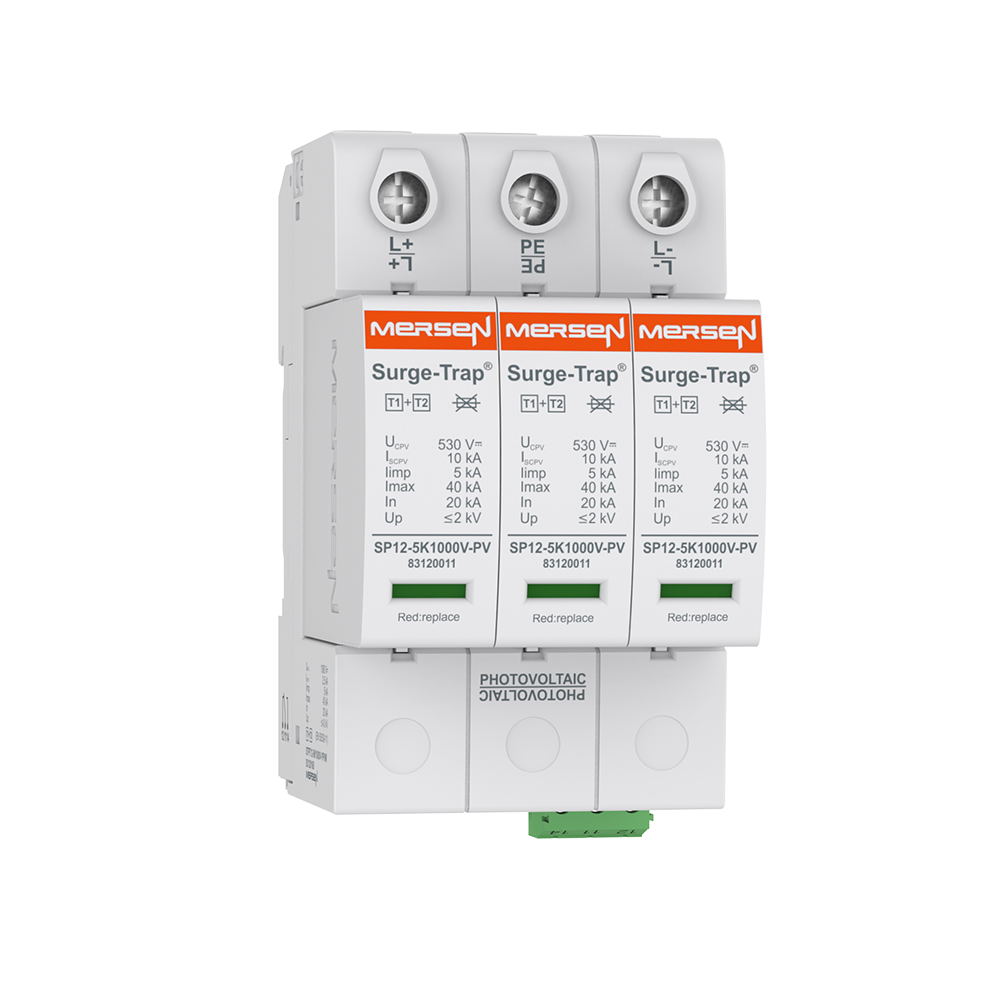

MERSEN Zubehör DC 40 kA 1000 V 3P T1+2
Artikel-Nr.: 83120167
Teilen via
- Auf Lager
Technische Daten
DC 40 kA 1000 V 3P T1+2 Überspannungs-Ableiter Mersen"
STP T12 5 YPV Überspannungsableiter sind Geräte zur Montage in Verteilerschränken für Photovoltaikanlagen auf der DC-Seite. Kombinierte Ableiter Typ 1+2 / Klasse I+II, 3-polig, zum Ableiten von Blitzströmen (10/350 µs) und zum Schutz vor induzierten Überspannungen (8/20 µs), konform mit IEC 61643-31 und EN 50539-11.
Der STP T12 5 YPV verwendet ein thermodynamisches Trennsystem und benötigt daher keine zusätzliche Vorsicherung – hohe Kurzschlussstromfestigkeit. Ideal für den Einsatz mit jedem PV-Generator, insbesondere bei externer Blitzschutzanlage. DIN-Schienenmontage.
Produkteigenschaften:
- VDC 1060 V
- Stoßstrom (10/350 µs): 5 kA
- Max. Ableitstrom (8/20 µs): 40 kA
- Nennableitstrom (8/20 µs): 20 kA
- Ucpv: 1060 Vdc
Iscpv: 10 kA (EN 50539-11), keine Vorsicherung erforderlich - Montage auf DIN-Schiene
- Verschleißanzeige
- Wendbares Gehäuse, für umgekehrte Montage geeignet
- Mechanisch codierter Einsatz zur Vermeidung von Austauschfehlern
Allgemeine Parameter:
| Breite - Anzahl der Module: | 3 |
|---|---|
| Abmessungen [mm]: | 54 x 90 x 70 |
| Gewicht [kg]: | 0.36 |
Elektrische Parameter:
| DC-Schutzvorrichtungen: | DC-Überspannungsableiter |
|---|---|
| Maximale Spannung [V]: | 1000 |
| Maximaler Strom [A]: | 40000 |
