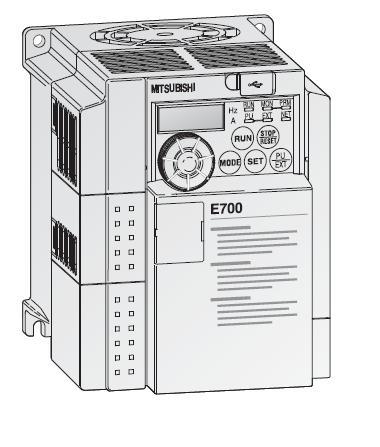

Mitsubishi Electric FR-E720S-110-EC -Art. 217898

FR-E720S-110-EC
Frequenzumrichter 2,2kW / IP20
Herstellerinformationen


Frequenzumrichter 2,2kW / IP20
Mitsubishi Electric FR-E720S-110-EC

Verbesserte Funktionen und Geräteeigenschaften, wie z. B. eine integrierte USB-Schnittstelle, ein integrierter Digital-Dial mit Display, verbesserte Leistungsausbeute im niedrigen Drehzahlbereich sowie die Möglichkeit, eine der vielen Optionskarten, wie z. B. die austauschbaren E/A-Karten zu nutzen, machen den FR-E700 zu einen wirtschaftlichen
Universalgenie für vielfältige Anwendungen, wie z. B.: Textilmaschinen, Tür- und Torantriebe, Aufzüge, Krane, Materialhandhabungssysteme. Klein und kraftvoll
Ausgestattet mit der erweiterten Vektorregelung von Mitsubishi Electric erreichen sie
bereits bei einer Frequenz von nur einem Hertz ein Drehmoment von 150 %. Durch die Autotuning-Funktion ist dieser Betrieb selbst bei stark schwankenden Motorcharakteristiken
möglich. Das heißt: Leistung satt, in jeder Umgebung, auch bei niedrigsten
Drehzahlen.
Intelligente Regelung

Dank der integrierten PID-Regelung können diese Umrichter beispielsweise ohne zusätzlichen Aufwand für die Mengenregelung von Pumpen oder auch für die Regelung
von Temperaturen eingesetzt werden.
Erhöhter Schutz der Maschine

Mit der verbesserten Drehmoment/Strombegrenzung wird ein erhöhter Schutz der Maschine garantiert. Dadurch werden Maschinenschäden zuverlässig verhindert.
Netzwerkfähig

Der FR-E700 bietet, dank der Einsatzmöglichkeit verschiedener Optionskarten, Verbindungen
zu offenen Feldbus-Systemen wie Profibus/DP, DeviceNet oder auch CC-Link.

Technische Merkmale:
- Frequenzumrichter zur stufenlosen Drehzahlregelung für ein Vielzahl von Anwendungen wie z.B. Hubapplikationen und Transportbandtechnologien, Wickel- und Druckmaschinen oder für Anwendungen mit hohen Überlastmomenten
- Ausgeführt als sog. Spannungszwischenkreisumrichter mit neuester Prozessor- und IGBT-Technologie (5. Generation).
- Regelungsarten: UCF, erweiterte Stromverktorregelung, Vektorregelung
- Gefertigt und zertifiziert nach ISO 9001 Qualitätsstandard bzw. ISO 14001 Umweltstandard.
- Spezifizierte Lebensdauer von mindestens 10 Jahren bei 80% effektiver Nennlast und 40°C Umgebungstemperatur durch speziell gefertigte Komponenten.
- Automatische Energie-Optimierungsregelung über spezial OEC Asic für max. Motorwirkungsgrad im Schwachlastbetrieb.
Normen und Standards:
- CE-Kennzeichnung für den freien Warenverkehr innerhalb des Europäischen Wirtschaftsraumes, gemäß NS- und EMV-Richtlinie
- Weitere Zulassungen:
UL/ cUL / CCC / GOST (Zertifikat zur Belieferung der Russischen Föderation).

Funkentstörung:
Die Serie wird nach folgenden EN Normen geprüft.
- Konformität nach Produktnorm EN 61800-3
- Konformität nach EMV-Richtlinie 89 / 336 / EWG und Niederspannungsrichtlinie 73 / 23 / WEG); EN 61000-6-3 (EN50081-1) Störaussendung; EN 61000-6-2 (EN 50082-2) Störfestigkeit.
- Integrierter EMV Filter nach EN 55011 Industrieumgebung (2. Umgebung, Gruppe 2), abschaltbar; öffentliche Haushalte (1. Umgebung, Gruppe 1) mit Option.

Bedienung:
- Integrierte abnehmbare Bedien- und Programmiereinheit mit 4-stelliger
7 Segmentanzeige; Kopierfunktion und Digital Dial Operator für schnelle Inbetriebnahme.
- Wahlweise Anzeigemöglichkeit im Display von: Motorfrequenz (Hz), Motorstrom (A), Motorspannung (V), Leistung (kW), Leistungsbilanz (%, kWh, euro;), Betriebsart, Drehrichtung sowie I/O Status.
- Optional: abnehmbare Bedien- und Programmiereinheit mit Klartextanzeige,Operator und Kopierfunktion, programmierbar in mehreren Ebenen und mehreren Sprachen.

Standardfunktionen:
IPF Funktion: Weiterführung des Betriebs bei kurzzeitigem Netzausfall, indem der austrudelnde Motor wieder synchronisiert und auf den Sollwert beschleunigt wird .
Anti-Windmühlenfunktion: sanfter Anlauf eines bereits rotierenden Motors auch in Gegenrichtung
Ausfallschutz durch zwischenkreisgeführte Ausgangsfrequenz.
Dezentrale E/A: Umrichter eigene E/As können über ein Netzwerk ausgelesen und geschaltet werden.
Hochwertiger kugelgelagerter Gerätelüfter mit selektiver Drehzahlüberwachung; inkl. einfacher Austauschmöglichkeit im Servicefall.
Parametrierung von bis zu 3 Sperrfrequenzen mit definierter Bandbreite zum Ausblenden von Resonanzen.
Stufenlose variable/dynamische Taktfrequenz bis max. 14,5 kHz; Soft PWM Regelung zur Motorgeräuschminimierung bei niedriger Taktfrequenz.
Schalten am Umrichter-Ausgang; Betriebsstundenzähler; min. und max. Drehzahlbegrenzung; Rampenfunktion; Motorfangschaltung; Gleichstrombremse; Motorthermistoreingang; Mehrmotorenbetrieb möglich; 2. Motorparametersatz; automatische Netz/Frequenzumrichter Umschaltung (Bypassbetrieb); gleiche Motorleistung wie bei direktem Betrieb am Netz; Keilriemenüberwachung; Selbstdiagnose mit Voralarm; Service Timer für z.B Anlagenüberwachung; freie Parameter, z.B zur Definition der Anlagennummer;



Schutzfunktionen:
Elektronisch-thermischer Motorschutz; Kippschutz; kurz- und erdschlussfest; Überstromschutz; therm. Frequenzumrichterschutz; Unter- und Überspannungsüberwachung, auch beim Bremsen; Phasenausfallüberwachung; PTC Auswertung.

Netzwerkanbindungen:
LonWorks, Profibus/DP, DeviceNet, CC-Link, Ethernet, SSCNET, CANopen

Anschlussklemmen:
kurzschlussfeste Hilfsspan.: 5V (max. 10mA); 10V (max. 10mA); 24V (max. 100mA)
12 digitale Eingänge frei belegbar und SPS kompatibel, z.B: Start/Stopp, Schnellhalt/Motorfreilauf/Gleichstrombremse, Quittierung, 15 Festdrehzahlen, elektr. Motorpotentiometer, HAND-AUTOMATIK
5 digitale Ausgänge (Open Collector); 43 Funktionen frei konfigurierbar.
2 analoge Ausgänge ( 0-10V DC / 0(4)-20mA); 18 Funktionen frei konfigurierbar z.B. Betrieb, Frequenz-Erreicht Signal, Netzausfall, Überlast, Frequenz-Erkannt Signal
3 analoge Eingänge:

2x 0 bis 5VDC / 0 bis 10VDC oder 0(4) bis 20mA; 1x 0 bis ±5VDC / 0 bis ±10VDC
2 analoge Ausgänge:

1x 0 bis 10VDC, 1x 0(4) bis 20mA
2 Relais Ausgänge (Wechsler)

230V AC / 0,3A oder 30V DC / 0,3A
2 serielle Schnittstellen (1xRJ45, 1xTerminal, Multidrop bis zu 32 Umrichter)

RS485 (300 bis 38400 Baud) bis max. 500m
weitere E/A über Optionskarte möglich


Nenndaten:
Eingangsspannung: 1-phasig, 200-240 V AC, -15%/+10%
Ausgangsspannung: 3-phasig AC, 0 V bis Anschlussspannung
Ausgangsfrequenz: 0,2-400 Hz
Drehmoment bei Bremsung mit Rückspeisung: 100%kontinuierlich/150%für 60 s
Vibrationsbelastung: Max.5,9m/s (0.6g)
Leistungsdaten:

Motornennleistung [kW] 2,2
Ausgangsleistung [kVA] 4,4
Gerätenennstrom [A] 11 (10)
Überlastfähigkeit
150%des Gerätenennstroms für 60 s; 200%für 3 s

Abmessungen in mm: 140x150x155,5 (BxHxT)
Gewicht in kg: 2
Schutzart: IP20
Farbe: Anthrazit



Fabrikat: Mitsubishi Electric
Typ: FR-E720S-EC
Artikel Nr: 217898
oder gleichwertig.
