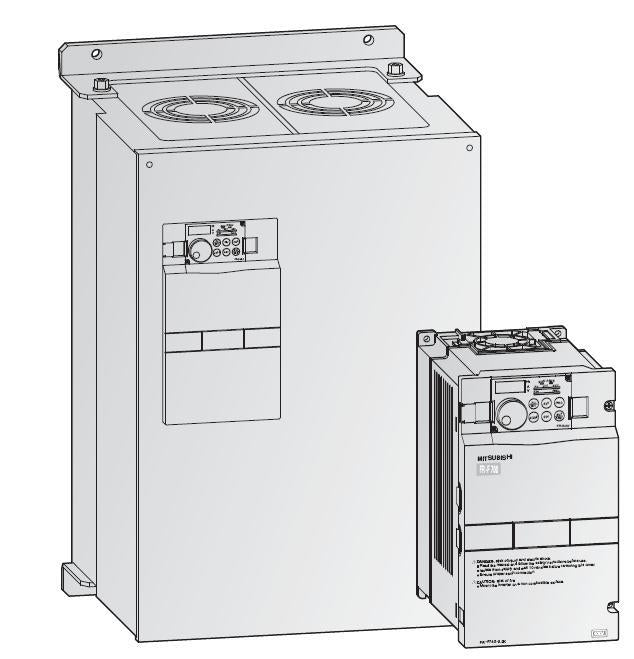

Mitsubishi Electric FR-F746-00052-EC -Art. 163798

FR-F746-00052-EC
Frequenzumrichter 2,2kW / IP54
Mitsubishi Electric FR-F746-00052-EC

Technische Merkmale:
- Statischer Frequenzumrichter zur stufenlosen Drehzahlregelung von Pumpen- und Lüfterantrieben mit quadratischem Lastmoment (M ~ n 2 ) oder für Anwendungen mit geringer Überlast.
- Ausgeführt als sog. Spannungszwischenkreisumrichter mit neuester Prozessor- und IGBT-Technologie (5. Generation).
- Regelungsarten: U/F und simple magnetic Flux Vector Regelung für hohes Dehmoment im niedrigen Frequenzbereich.
- Gefertigt und zertifiziert nach ISO 9001 Qualitätsstandard bzw. ISO 14001 Umweltstandard.
- Spezifizierte Lebensdauer von mindestens 10 Jahren bei 80% effektiver Nennlast und 40°C Umgebungstemperatur durch speziell gefertigte Komponenten.
- Automatische Energie-Optimierungsregelung über spezial OEC Asic für max. Motorwirkungsgrad im Schwachlastbetrieb.
Normen und Standards:
- CE-Kennzeichnung für den freien Warenverkehr innerhalb des Europäischen Wirtschaftsraumes, gemäß NS- und EMV-Richtlinie
- Weitere Zulassungen:
UL/ cUL / CCC / GOST (Zertifikat zur Belieferung der Russischen Föderation).
Funkentstörung:
Die Serie wird nach folgenden EN Normen geprüft.
- Konformität nach Produktnorm EN 61800-3
- Konformität nach EMV-Richtlinie 89 / 336 / EWG und Niederspannungsrichtlinie 73 / 23 / WEG); EN 61000-6-3 (EN50081-1) Störaussendung; EN 61000-6-2 (EN 50082-2) Störfestigkeit.
- Integrierter EMV Filter nach EN 55011 Industrieumgebung (2. Umgebung, Gruppe 2), abschaltbar; öffentliche Haushalte (1. Umgebung, Gruppe 1) mit Option.

Bedienung:
- Integrierte abnehmbare Bedien- und Programmiereinheit mit 4-stelliger
7 Segmentanzeige; Kopierfunktion und Digital Dial Operator für schnelle Inbetriebnahme.
- Wahlweise Anzeigemöglichkeit im Display von: Motorfrequenz (Hz), Motorstrom (A), Motorspannung (V), Leistung (kW), Leistungsbilanz (%, kWh, euro;), Betriebsart, Drehrichtung sowie I/O Status.
- Optional: abnehmbare Bedien- und Programmiereinheit mit Klartextanzeige, Digital Dial Operator und Kopierfunktion, programmierbar in mehreren Ebenen und mehreren Sprachen.

Standardfunktionen:
- Integrierter PID-Regler mit Abschaltfunktion - geeignet u.a. für Volumenstrom-, Druck- oder Niveauregelung.
- Wahlweise Regelung von bis zu 4 Motoren: Durch die erweiterte PID-Regelung können bis zu 4 Motoren über den Frequenzumrichter sequenziell, in Abhängigkeit eines externen Sollwertes, betrieben werden.
- Flexible 5-Punkt-V/f-Kennlinie: Die integrierte flexible Kennlinie bietet eine optimale Anpassung des Drehmomentverlaufs an die Maschinencharakteristik, und dadurch eine erhöhte Energieeinsparung.
- IPF Funktion: Weiterführung des Betriebs bei kurzzeitigem Netzausfall, indem der austrudelnde Motor wieder synchronisiert und auf den Sollwert beschleunigt wird .
- Anti-Windmühlenfunktion: sanfter Anlauf eines bereits rotierenden Motors auch in Gegenrichtung
- Ausfallschutz durch zwischenkreisgeführte Ausgangsfrequenz.
- Dezentrale E/A: Umrichter eigene E/As können über ein Netzwerk ausgelesen und geschaltet werden.
- Hochwertiger kugelgelagerter Gerätelüfter mit selektiver Drehzahlüberwachung; inkl. einfacher Austauschmöglichkeit im Servicefall.
- Parametrierung von bis zu 3 Sperrfrequenzen mit definierter Bandbreite zum Ausblenden von Resonanzen.
- Stufenlose variable/dynamische Taktfrequenz bis max. 14,5 kHz; Soft PWM Regelung zur Motorgeräuschminimierung bei niedriger Taktfrequenz.
- Schalten am Umrichter-Ausgang; Betriebsstundenzähler; min. und max. Drehzahlbegrenzung; Rampenfunktion; Motorfangschaltung; Gleichstrombremse; Motorthermistoreingang; Mehrmotorenbetrieb möglich; 2. Motorparametersatz; automatische Netz/Frequenzumrichter Umschaltung (Bypassbetrieb); gleiche Motorleistung wie bei direktem Betrieb am Netz; Keilriemenüberwachung; Selbstdiagnose mit Voralarm; Service Timer für z.B Anlagenüberwachung; freie Parameter, z.B zur Definition der Anlagennummer;
Schutzfunktionen:
- Elektronisch-thermischer Motorschutz; Kippschutz; kurz- und erdschlussfest; Überstromschutz; therm. Frequenzumrichterschutz; Unter- und Überspannungsüberwachung, auch beim Bremsen; Phasenausfallüberwachung;
PTC Auswertung.

Netzwerkanbindungen:
LonWorks, Profibus, DeviceNet, CC-Link, Modbus RTU, Computer Link

Anschlussklemmen:
- kurzschlussfeste Hilfsspan.: 5V (max. 10mA); 10V (max. 10mA); 24V (max. 100mA)
- 12 digitale Eingänge frei belegbar und SPS kompatibel, z.B: Start/Stopp, Schnellhalt/Motorfreilauf/Gleichstrombremse, Quittierung, 15 Festdrehzahlen, elektr. Motorpotentiometer, HAND-AUTOMATIK
- 5 digitale Ausgänge (Open Collector); 43 Funktionen frei konfigurierbar.
- 2 analoge Ausgänge ( 0-10V DC / 0(4)-20mA); 18 Funktionen frei konfigurierbar z.B.
Betrieb, Frequenz-Erreicht Signal, Netzausfall, Überlast, Frequenz-Erkannt Signal
- 3 analoge Eingänge:
2x 0 bis 5VDC / 0 bis 10VDC oder 0(4) bis 20mA; 1x 0 bis ±5VDC / 0 bis ±10VDC
- 2 analoge Ausgänge:
1x 0 bis 10VDC, 1x 0(4) bis 20mA
- 2 Relais Ausgänge (Wechsler)
230V AC / 0,3A oder 30V DC / 0,3A
- 2 serielle Schnittstellen (1xRJ45, 1xTerminal, Multidrop bis zu 32 Umrichter)
RS485 (300 bis 38400 Baud) bis max. 500m
- weitere E/A über Optionskarte möglich

Nenndaten:
- Eingangsspannung: 3 x 380 - 480V AC (-15%+10%), 50/60 Hz (+-5%)
- Ausgangsspannung: 3 x 0 ... Nennspannung
- Ausgangsfrequenz: 0,5 bis 400Hz
- Drehzahlkonstanz statisch: 0,01% (digital), 0,2% (analog) der Max.frequenz bei 25°C ( ±10°C)
- Vibrationsbelastung: Max.5,9m/s (0.6g)
- Leistungsdaten:
5,2A (2,2kW); Überlastfähigk. 120% 3sec; 110% 60sec; -10°C bis +30°C
4,8A (2,2kW); Überlastfähigk. 150% 3sec; 120% 60sec; -10°C bis +40°C
- Abmessungen in mm: 249x395x210 (BxHxT)
- Gewicht in kg: 12,5
- Schutzart: IP54
- Farbe: Anthrazit


Fabrikat: Mitsubishi Electric
Typ: FR-F746-00052-EC
Artikel Nr: 163798

oder gleichwertig.
