Systemaufbau
Systemaufbau

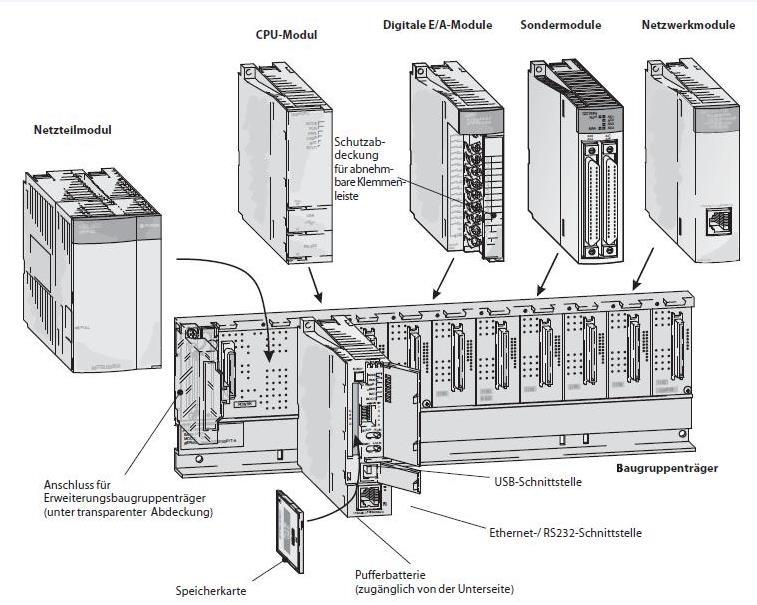

CPU und Module werden von einem Hauptbaugruppentrager
aufgenommen, der uber eine interne Busverbindung die Kommunikation zwischen den einzelnen Modulen und der CPU herstellt. Auf diesen Baugruppentrager wird auch das Netzteil montiert, das die Spannungsversorgung der installierten Module ubernimmt. Funf verschiedene Hauptbaugruppenträger mit 3 bis 12 Steckplatzen stehen zur Verfugung. Jeder Hauptbaugruppentrager kann durch Erweiterungsbaugruppenträger mit zusatzlichen Steckplatzen ergänzt werden. Wollen Sie sich die Option einer spateren Erweiterung Ihrer SPS offenhalten, oder haben Sie auf dem Baugruppentrager freie Steckplatze, so konnen Sie hier Leermodule einsetzen. Sie dienen zum Schutz der freien Steckplatze vor Verschmutzung oder vor mechanischen Einwirkungen, konnen aber auch zur Reservierung von E/A-Adressen eingesetzt werden. Für die Verkabelung größerer Anlagen und Maschinen - z. B. in Modulbauweise - bietet der Einsatz von dezentralen E/A-Modulen zusätzliche Erweiterungsmöglichkeiten
