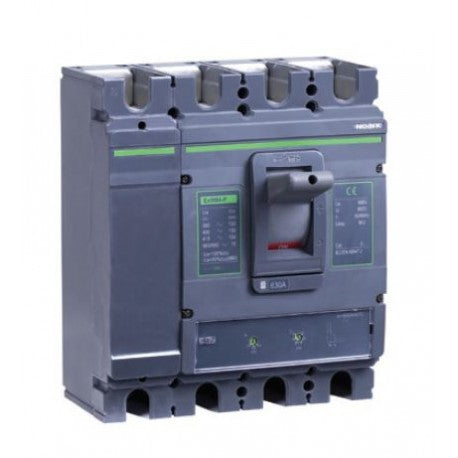

Noark DC-Kompaktleistungsschalter, M4, Icu Ics 100kA, In 500A, 3-pol
Artikel-Nr.: Noark DC-Kompaktleistungsschalter, M4, Icu Ics 100kA, In 500A, 3-pol
- Auf Lager
Noark DC-Kompaktleistungsschalter, M4, Icu Ics 100kA, In 500A, 3-pol
Technische Daten
• DC-Kompaktleistungsschalter
• 3- und 4-polige Ausführungen
• Ics = Icu = 100 kA bei 750/1000 V DC
• Ir stufenweise einstellbar (0,8-0,9-1,0) × In
• Ii variabel (5- 6-7-8- 9-10) × In
• Befestigungsschrauben, Anschlussfahnen und Trennwände im Lieferumfang enthalten
Die kompakten Leistungsschalter Ex9MD sind hauptsächlich für Photovoltaik-Anwendungen als Hauptschalter des DC-Teils von Photovoltaik-Kraftwerken bestimmt, können aber auch in der Industrie eingesetzt werden. Die Prüfung nach EN 60947-2 garantiert Funktionalität und Eignung für ein breites Anwendungsspektrum, einschließlich der sicheren Trennfunktion.
Leistungsschalter werden in fünf Standardgrößen mit einem Nennstrom bis 800 A, drei- und vierpoliger Ausführung, ausgestattet mit thermomagnetischen Auslösern und mit vier verschiedenen Ausschaltvermögen I cs =I cu im Bereich von 25 bis 100 kA für alle angeboten Standardgrößen. Die Nennstoßspannungsfestigkeit U imp 8 kV ermöglicht den Einsatz auch in Anlagen mit Auftreten transienter Überspannungswellen hoher Intensität, z.B. in der Schwerindustrie.
Alle Größen der Leistungsschalter Ex9M können mit einer Vielzahl von Zubehörteilen ausgestattet werden, darunter Hilfs- und Meldekontakte, Unterspannungs- und Auslöseauslöser, Drehgriffe, Motorantriebe und mehr.
Länge (mm) |
90,00 |
Breite (mm) |
140,00 |
Tiefe (mm) |
82.00 |
Gewicht (kg) |
1,20 |
Bezug |
Ex9MD4HTM DC500 3P |
