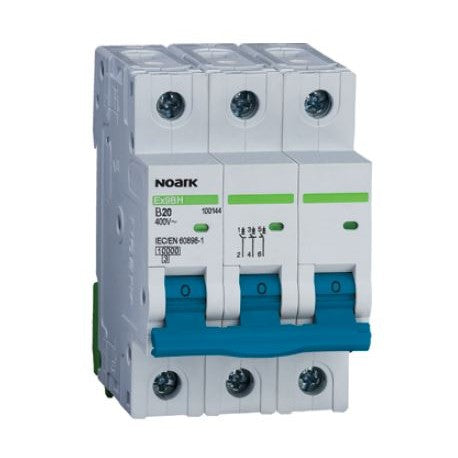

Noark Installationsschutzschalter 10 kA, Charakteristik B, 20 A, 3-polig

Noark Installationsschutzschalter 10 kA, Charakteristik B, 20 A, 3-polig

Technische Daten

• Installationsleistungsschalter, die die Anforderungen der IEC / ČSN EN 60898-1 erfüllen
• Nennkurzschlussausschaltvermögen I _cn 10 kA
• 1- bis 4-polige Versionen
• Auslösecharakteristik B, C, D
• Nennstrom bis 63 A
• Nennbetriebsspannung 230/400 V AC, 48 V DC (pro Pol)
• Umfangreiches Zubehör
• Farbige Hebel entsprechend dem Nennstrom I _n

Modulare Leitungsschutzschalter der Baureihe Ex9BH sind universelle Geräte für unterschiedlichste Anwendungen, die die hohen Anforderungen der Normen für Leitungsschutzschalter für den Hausgebrauch EN 60898 mit Bemessungsströmen von 1 bis 63 A erfüllen. Das Kurzschlussausschaltvermögen I cn beträgt 10 kA . Die Daten gelten für alle Schutzschaltervarianten, d. h. bis zu einem Bemessungsstrom von 63 A mit Auslösecharakteristik D.

Ex9BH (10 kA) Schutzschalter werden in 1, 1+N, 2, 3, 3+N und 4 angeboten -polige Ausführungen mit einer Polbreite von einem Modul (18 mm) mit den Auslösecharakteristiken B, C und D. Leistungsschalter dieser Reihe sind mit farbigen Bedienhebeln ausgestattet, deren Farbe dem Nennstrom des jeweiligen Leistungsschalters entspricht. Durch die durchgehende Lackierung der Hebel ist dies eine unverwechselbare Kennzeichnung.

Leistungsschalter sind mit umfangreichem Zubehör kombinierbar, darunter Hilfs- und Meldekontakte, Auslöseauslöser, Unterspannungs- und Überspannungsauslöser oder Schutzmodul. Verschiedene Kombinationen von Zubehör können erstellt werden. Diese sind nur durch die Gesamtzahl begrenzt, nicht durch die Art des Zubehörs – alle Komponenten sind miteinander kombinierbar. Es können gleichzeitig bis zu drei Einheiten Hilfs- oder Meldekontakte und bis zu zwei Einheiten Auslöser verwendet werden.
