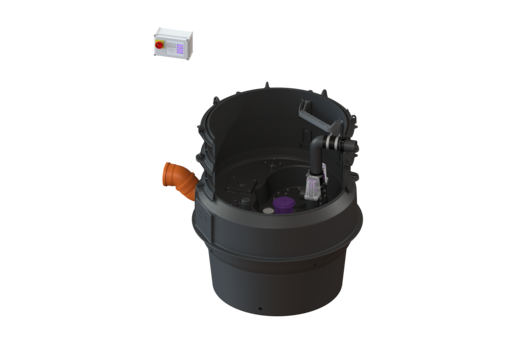

Pumpstation Aqualift F XL Mono, SPF 1500-S3, Trockenaufstellung
Artikel-Nr.: 8742001
Teilen via
- Aktuell verfügbar
Technische Daten
Die Pumpstation für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer überflutbaren Pumpe, einem Rückflussverhinderer sowie einem Absperrschieber für die Druckleitung ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum (Trockenaufstellung) mit einer verschraubten Reinigungsöffnung.
Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann.
Durch das modulare KESSEL-Baukastensystem stehen für den weiteren Aufbau verschiedene Aufsatzstücke oder Technikschacht-Varianten als Zubehör zur Verfügung.
Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann.
Durch das modulare KESSEL-Baukastensystem stehen für den weiteren Aufbau verschiedene Aufsatzstücke oder Technikschacht-Varianten als Zubehör zur Verfügung.
Abmessungen
| Länge | 1.295 mm |
| Breite | 1.295 mm |
| Höhe | 1.403 mm |
Allgemeine Merkmale
| Farbe | schwarz |
| Norm | EN 12050-1 |
Ausführung
| Absperreinrichtung | Schieber aus Kunststoff |
| Anlagenart | Einzelanlage |
| Aufstellung | Trockenaufstellung |
| Pumpensteuerung | Schaltgerät |
| Rückflussverhinderer | integriert |
| Steighilfen | ja |
Behälter/Grundkörper
| Abstand Rohrsohle Zulauf zu Behälterboden | 753 mm |
| Abstand Rohrmitte Auslauf zu Behälterboden | 1.300 mm |
| Abstand Rohrmitte Zulauf zu Behälterboden | 833 mm |
| Behältervolumen | 335 l |
| Druckabgang | waagerecht |
| Druckabgang (DA) | 90 mm |
| Druckabgang (DN) | 80 mm |
| Entlüftungsanschluss (DN) | 70 mm |
| Grundwasserbeständigkeit ab Unterkante Bodenteil | 3.000 mm |
| Hinweis Einbau | Variante vertiefter Einbau in Kombination mit Schachtmodul |
| Lichte Weite Behälter (LW) | 1.000 mm |
| Nutzvolumen | 160 l |
| Zulauf Anzahl | 1 ST |
| Zulauf Nennweite (DA) | 160 mm |
| Zulauf Nennweite (DN) | 150 mm |
Fördereinrichtung
| Pumpe | SPF 1500 |
| Anzahl Pumpen | 1 |
| Förderhöhe max. | 8 m |
| Förderleistung max. | 40 m3/h |
| Betriebsart | S3 - 50 % |
| Leistung P1 | 1,4 kW |
| Leistung P2 | 1,1 kW |
| Drehzahl | 1.415 U/min |
| Förderguttemperatur (dauerhaft) max. | 40 °C |
| Anschlusstyp | Direktanschluss |
| Gewicht | 24 kg |
| Laufrad Typ | Freistromrad |
| Länge Netzanschlussleitung Pumpe | 10 m |
| Nennstrom | 2,7 A |
| Schutzart Pumpe | IP 68 (3m/48h) |
| Schutzklasse | I |
| Typ Anschlussleitung Pumpe | H07RN-F 7G 1,5 mm2 |
Steuerung
| Schaltgerät | Comfort |
| Betriebsspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Selbstdiagnosesystem (SDS) | ja |
| Batteriepufferung | ja |
| Mehrzeilige Displayanzeige | ja |
| Logbuchfunktion | ja |
| GSM-Schnittstelle | ja |
| Potentialfreier Kontakt | ja |
| Erforderliche Absicherung (Leitungsschutz) | 3 x C 16 A |
| Motorschutz Schalter | ja |
| Schutzart Schaltgerät | IP 54 |
| Länge Netzanschlussleitung Schaltgerät | 0 m |
| Art Niveauerfassung | pneumatisch |
| Instrument Niveauerfassung | Tauchrohr |
| Alarmgeber | Tauchrohr |
Weitere Merkmale
| Abwasserart | fäkalienhaltig |
| Abwassermenge | Hoch |
| Auslieferungszustand | vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) |
| CE Kennzeichnung | ja |
| Einbausituation | Einbau ins Erdreich Einbau in die Bodenplatte |
| Freier Kugeldurchgang | 40 mm |
| Fremdüberwachung | LGA |
