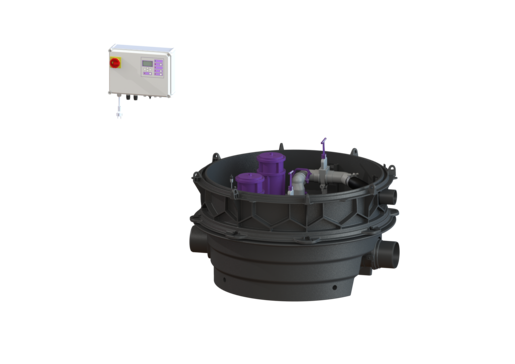

Rückstauhebeanlage Ecolift XL Duo, 1 mot. Klappe, SPF 1400-S3
Artikel-Nr.: 8741022
Teilen via
- Aktuell verfügbar
Technische Daten
Die Rückstauhebeanlage für fäkalienfreies Abwasser ist mit zwei überflutbaren Pumpen, einem motorischen und einem mechanischen Verschlusssystem sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten.
Im Normalzustand erfolgt die Entwässerung über das natürliche Gefälle zum Kanal. Rückstau wird durch eine optische Sonde erkannt, wodurch das motorische Verschlusssystem automatisch geschlossen wird und somit kein freier Durchgang zum Kanal mehr besteht. Die Entwässerung während der Rückstauphase erfolgt über eine Druckleitung, die das Abwasser in den Kanal fördert.
Die Druckleitung ist in einem geschweißten PE-Rohr, bei der Pumpe SPF 4500 zusätzlich in einen Druckentspannungsschacht, auszuführen.
Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann.
Durch das modulare KESSEL-Baukastensystem stehen für den weiteren Aufbau verschiedene Aufsatzstücke oder Technikschacht-Varianten als Zubehör zur Verfügung.
Im Normalzustand erfolgt die Entwässerung über das natürliche Gefälle zum Kanal. Rückstau wird durch eine optische Sonde erkannt, wodurch das motorische Verschlusssystem automatisch geschlossen wird und somit kein freier Durchgang zum Kanal mehr besteht. Die Entwässerung während der Rückstauphase erfolgt über eine Druckleitung, die das Abwasser in den Kanal fördert.
Die Druckleitung ist in einem geschweißten PE-Rohr, bei der Pumpe SPF 4500 zusätzlich in einen Druckentspannungsschacht, auszuführen.
Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann.
Durch das modulare KESSEL-Baukastensystem stehen für den weiteren Aufbau verschiedene Aufsatzstücke oder Technikschacht-Varianten als Zubehör zur Verfügung.
Abmessungen
| Länge | 1.245 mm |
| Breite | 1.200 mm |
| Höhe | 657 mm |
Allgemeine Merkmale
| Farbe | schwarz |
Ausführung
| Absperreinrichtung | Schieber aus Kunststoff |
| Anlagenart | Doppelanlage |
| Pumpensteuerung | Schaltgerät |
| Rückflussverhinderer | integriert |
Behälter/Grundkörper
| Auslauf Anzahl | 1 ST |
| Auslauf Nennweite (DN) | 150 |
| Abstand Rohrsohle Zulauf zu Behälterboden | 135 mm |
| Abstand Rohrsohle Auslauf zu Behälterboden | 120 mm |
| Behältervolumen | 65 l |
| Druckabgang | waagerecht |
| Druckabgang (DA) | 90 mm |
| Druckabgang (DN) | 80 mm |
| Entlüftungsanschluss (DN) | 70 mm |
| Gerinne | geschlossenes Durchgangsgerinne |
| Grundwasserbeständigkeit ab Unterkante Bodenteil | 3.000 mm |
| Hinweis Einbau | Variante vertiefter Einbau in Kombination mit Schachtmodul |
| Lichte Weite Behälter (LW) | 1.000 mm |
| Nenndruck (PN) | 10 |
| Nutzvolumen | 20 l |
| Zulauf Anzahl | 1 ST |
| Zulauf Nennweite (DN) | 150 mm |
Fördereinrichtung
| Pumpe | SPF 1400 |
| Anzahl Pumpen | 2 |
| Förderhöhe max. | 7,5 m |
| Förderleistung max. | 28 m3/h |
| Betriebsart | S3 - 50 % |
| Leistung P1 | 1,6 kW |
| Leistung P2 | 1,1 kW |
| Drehzahl | 1.370 U/min |
| Erforderliche Absicherung (Leitungsschutz) | C 16 A |
| Förderguttemperatur (dauerhaft) max. | 40 °C |
| Anschlusstyp | codierter Stecker |
| Gewicht | 25 kg |
| Laufrad Typ | Freistromrad |
| Länge Netzanschlussleitung Pumpe | 10 m |
| Nennstrom | 7,3 A |
| Schutzart Pumpe | IP 68 (3m/48h) |
| Schutzklasse | I |
| Typ Anschlussleitung Pumpe | H07RN-F 7G 1,5 mm2 |
Steuerung
| Schaltgerät | Comfort Plus |
| Betriebsspannung | 230 V |
| Netzfrequenz | 50 Hz |
| Selbstdiagnosesystem (SDS) | ja |
| Batteriepufferung | ja |
| Mehrzeilige Displayanzeige | ja |
| Logbuchfunktion | ja |
| USB-Schnittstelle | ja |
| GSM-Schnittstelle | ja |
| Potentialfreier Kontakt | ja |
| Schutzart Schaltgerät | IP 54 |
| Länge Netzanschlussleitung Schaltgerät | 1,6 m |
| Art Niveauerfassung | pneumatisch |
| Instrument Niveauerfassung | Tauchrohr |
| Alarmgeber | optische Sonde |
Weitere Merkmale
| Abwasserart | fäkalienfrei |
| Abwassermenge | Hoch |
| Auslieferungszustand | vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) |
| Einbausituation | freie Aufstellung Einbau ins Erdreich Einbau in die Bodenplatte |
| Freier Kugeldurchgang | 40 mm |
| Funktion bei Rückstau | Entsorgt bei Rückstau |
| Gefällesprung | 15 mm |
| Mechanische Rückstauklappen | 1 |
| Motorische Rückstauklappen | 1 |
| Position zum Kanal | Gefälle zum Kanal |
| Rückstauschutz | Typ 3 |
| Sicherungsstrategie | Zentralabsicherung |
| Zulassung | Z-53.2-493 |
| Übereinstimmungserklärung | ja |
