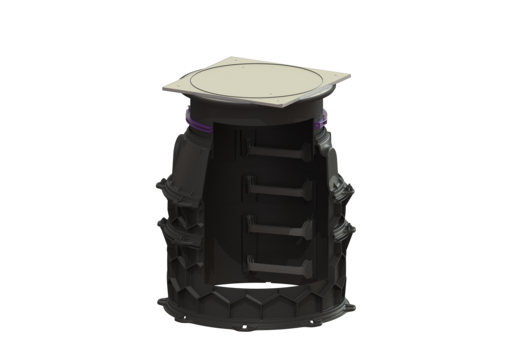

Schachtmodul LW 1000 Erdreich Zugang LW 800, 3646-3895 mm, Klasse A 15
Artikel-Nr.: 8740082
Teilen via
- Aktuell leider nicht auf Lager!
Technische Daten
Das Schachtmodul für die Nass- oder Trockenaufstellung ist mit montierten Steighilfen nach DIN EN 13101 und BGR 177, allen erforderlichen Dichtungen und Verbindungskeilen sowie einem Konus mit teleskopischem Aufsatzstück ausgestattet. Die Zwischenstücke aus dauerhaft beständigem Kunststoff (PE) besitzen universale Anschlussmöglichkeiten.
Durch das modulare KESSEL-Baukastensystem kann der Aufbau mit Zwischenstücken, Konus, Aufsatzstück und Abdeckung flexibel kombiniert werden.
Durch das modulare KESSEL-Baukastensystem kann der Aufbau mit Zwischenstücken, Konus, Aufsatzstück und Abdeckung flexibel kombiniert werden.
Abdeckungsmerkmale
| Abdeckungsart | Abdeckplatte eckig |
| Abdeckung Material | Edelstahl |
| Belastungsklasse | A 15 (EN 124) |
| Länge | 950 mm |
| Breite | 950 mm |
| Höhe | 44 mm |
| Dichtheit | tagwasserdicht |
| Oberfläche | rutschhemmend |
| Verriegelung | verschraubt |
Abmessungen
| Länge | 1.200 mm |
| Breite | 1.200 mm |
Allgemeine Merkmale
| Farbe | schwarz |
| Norm | EN 13598-2 |
Ausführung
| WU-Flansch | ohne |
Behälter/Grundkörper
| Einbautiefe | 3.646-3.895mm |
| Grundwasserbeständigkeit ab Unterkante Bodenteil | 3.000 mm |
| Lichte Weite Behälter (LW) | 1.000 mm |
| Lichte Weite Einstieg (LW) | 800 mm |
| Zulauf max. Anbohrung (DN) | 150 mm |
Weitere Merkmale
| Art der Höhenverstellbarkeit | teleskopisches Aufsatzstück |
| Auslieferungszustand | in Teilen zur bauseitigen Montage (Steighilfen sind werksseitig vormontiert) |
| Fremdüberwachung | SKZ |
| Zulassung | Z-42.1-527 |
