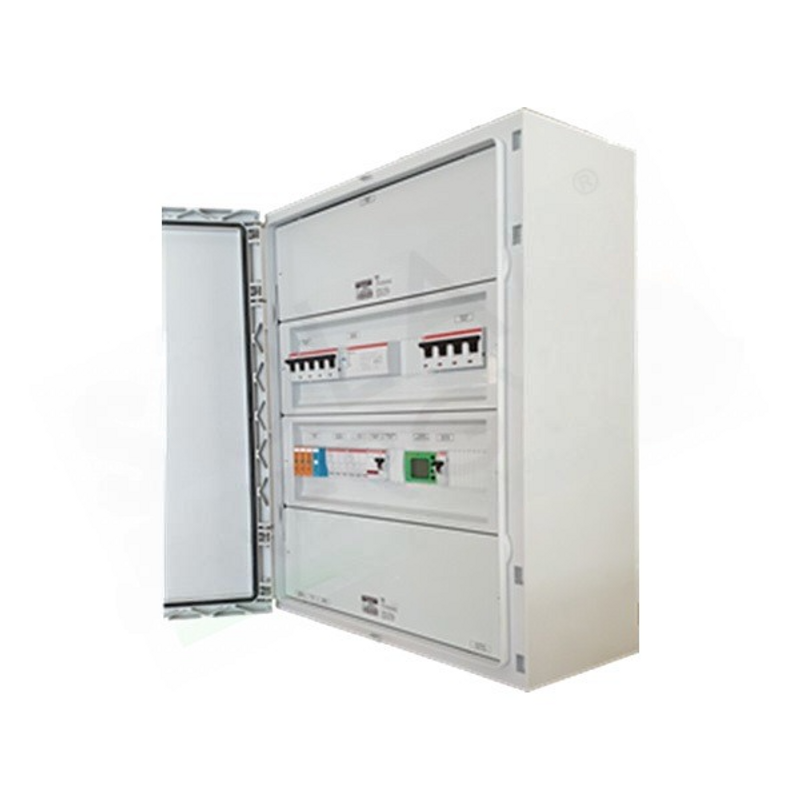

Schaltschrank AC-PANEL – 21/25 KW 40A (1 INVERTER)

AC Full Power Panel 21/25 kW 40A (1 Wechselrichter) Sie werden verwendet, um mehrere Stränge eines Photovoltaikfeldes parallel zu schalten

AC-Vollleistungspanel 21/25 kW 40 A (1 Wechselrichter) Sie werden zur Parallelschaltung mehrerer Stränge eines Photovoltaikfelds verwendet. Sie enthalten in der Regel teilbare Sicherungshalter, Gleichstrom-Trennschalter und Überspannungsableiter. Alle Komponenten sind entsprechend dem maximalen Strom und der maximalen Spannung der anzuschließenden Photovoltaik-Strings dimensioniert. Die Schalttafeln sind außerdem mit Klemmenblöcken für den Ein- und Ausgang der Kabel ausgestattet, die für die Isolierung und den Schutz der Gleichstromseite am Eingang des Wechselrichters erforderlich sind, mit modularen herausziehbaren Sicherungen, Spannungsableitern und Leistungsschaltern/Thermoschutzschaltern. Hergestellt in Übereinstimmung mit den Normen CE – CEI – 021 – 016. Merkmale: ICR-QAC 21/25 kW 40 A (1 Wechselrichter) CEI-021-konform – Strom 40 A – 400 VIMTD 4 x 40 A – 6 kA – 300 mA Cl. A mit Backup1 IMT 4x40A-6 kA Prot.InverterContactor (DDI) 38A-AC3Vorbereitung für externe HilfsstromversorgungVorbereitung für Ein-/Ausgang (DDI/M2) Vorbereitung für externe FreigabeÜberspannungsableiter (SPD)Sicherungshalter 1P+N (Prot.SupplySPI) 3P+N (Prot.Mis.SPI)SPI CEI-021 - Box 36 Module (450X480X195) IP65-Eingangs-/Ausgangsklemmenblöcke, Übersichtsdiagramm - Di.co - SPI-Testbericht Das Produktbild dient lediglich der Orientierung
