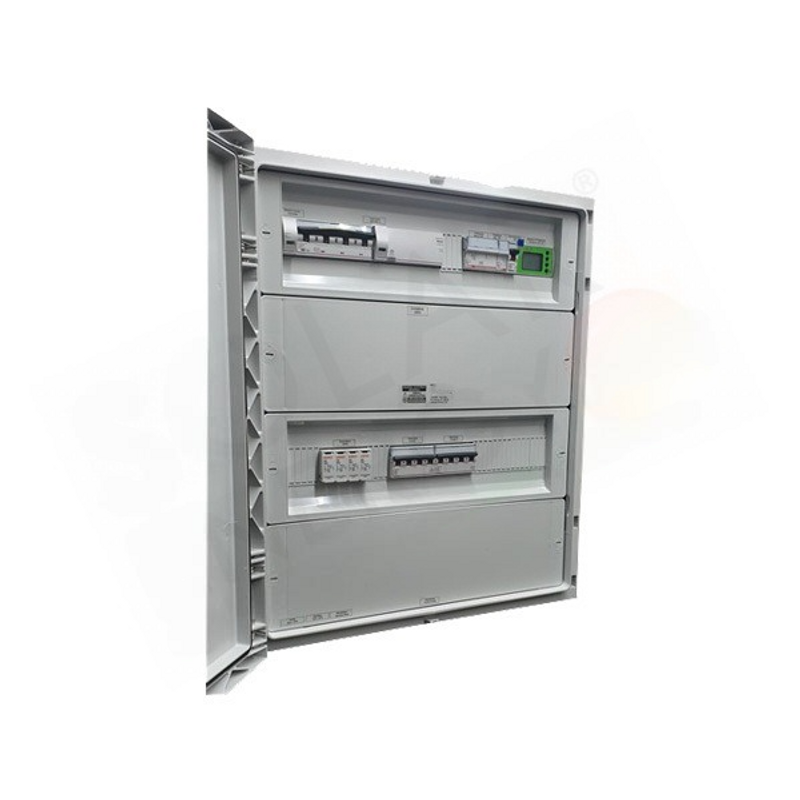

Schaltschrank AC-PANEL – 16/20 KW (HAUPTMARKEN)

Einfaches AC-Panel mit einer Leistung von 16/20 kW (Primärmarken). Sie werden zur Parallelschaltung mehrerer Stränge eines Photovoltaikfelds verwendet

AC-Panel-Basisleistung 16/20 kW (Primärmarken). Sie werden zur Parallelschaltung mehrerer Stränge eines Photovoltaikfelds verwendet. Sie enthalten in der Regel teilbare Sicherungshalter, Gleichstrom-Trennschalter und Überspannungsableiter. Alle Komponenten sind entsprechend dem maximalen Strom und der maximalen Spannung der anzuschließenden Photovoltaik-Strings dimensioniert. Es handelt sich um String-Panels von 1 bis N Strings, ausgestattet mit teilbaren Sicherungshaltern für jeden String oder magnetothermischen Schalter und Stromnebenschlussspulen für externe Steuerungen, die von der Feuerwehr benötigt werden, Überspannungsableiter, allgemeiner DC-Lasttrennschalter, alles in einem speziellen IP65-Gehäuse aus Polycarbonat oder Thermoplast. Die Panels sind außerdem mit Klemmenblöcken für den Kabelein- und -ausgang ausgestattet. Hergestellt in Übereinstimmung mit den Normen CE – CEI – 021 – 016. Merkmale: ICR-QAC 16/20 KW 32 A (1 Wechselrichter) CEI-021-konform Strom 32 A – 400 V IMTD 4x32-6 kA-300 mA Cl. A1 - IMT 4 Module (450x480x195) IP65 Eingangs-/Ausgangsklemmenblöcke Einzeiliges Diagramm – Di.co – SPI-Testbericht Das Produktbild dient lediglich der Orientierung
