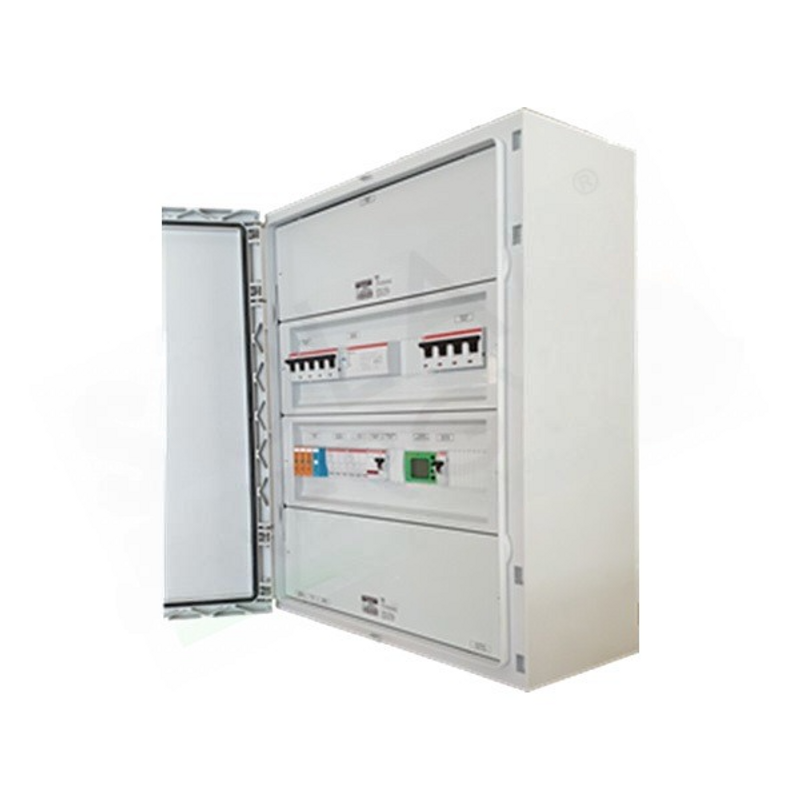

Schaltschrank AC-PANEL – 26/30 KW 50A (1 INVERTER)

AC-Vollleistungspanel 26/30 kW 50 A (1 Wechselrichter) Sie werden verwendet, um mehrere Stränge eines Photovoltaikfelds parallel zu schalten

AC-Vollleistungspanel 26/30 kW 50 A (1 Wechselrichter) Sie werden zur Parallelschaltung mehrerer Stränge eines Photovoltaikfelds verwendet. Sie enthalten in der Regel teilbare Sicherungshalter, Gleichstrom-Trennschalter und Überspannungsableiter. Alle Komponenten sind entsprechend dem maximalen Strom und der maximalen Spannung der anzuschließenden Photovoltaik-Strings dimensioniert. Es handelt sich um String-Panels von 1 bis N Strings, ausgestattet mit teilbaren Sicherungshaltern für jeden String oder magnetothermischen Schalter und Stromnebenschlussspulen für externe Steuerungen, die von der Feuerwehr benötigt werden, Überspannungsableiter, allgemeiner DC-Lasttrennschalter, alles in einem speziellen IP65-Gehäuse aus Polycarbonat oder Thermoplast. Die Panels sind außerdem mit Klemmenblöcken für den Kabelein- und -ausgang ausgestattet. Hergestellt in Übereinstimmung mit den Normen CE – CEI – 021 – 016. Merkmale: ICR-QAC 26/30 kW 50 A (1 Wechselrichter) CEI-021-konform – Strom 50 A – 400 VIMTD 4 x 50 A – 6 kA – 300 mA Cl. A- L.C-Spule (Backup) 1 IMT 4x50A-6 kA Inverter Prot. Schütz (DDI) 52A-AC3 Überspannungsableiter (SPD) 1P+N-Sicherungshalter (SPI Power Prot.) 3P+N-Sicherungshalter (SPI Measurements Prot.) Externe Hilfsstromversorgungsanordnung für Eingang/Ausgang (DDI/M2)Vorbereitung für externe FreigabeSPI CEI 021- Panel 36 Module (450X480X195) IP65Eingangs-/AusgangsklemmenblöckeEinzeilig Diagramm-Di.co-SPI-TestberichtDas Produktbild dient lediglich der Orientierung
