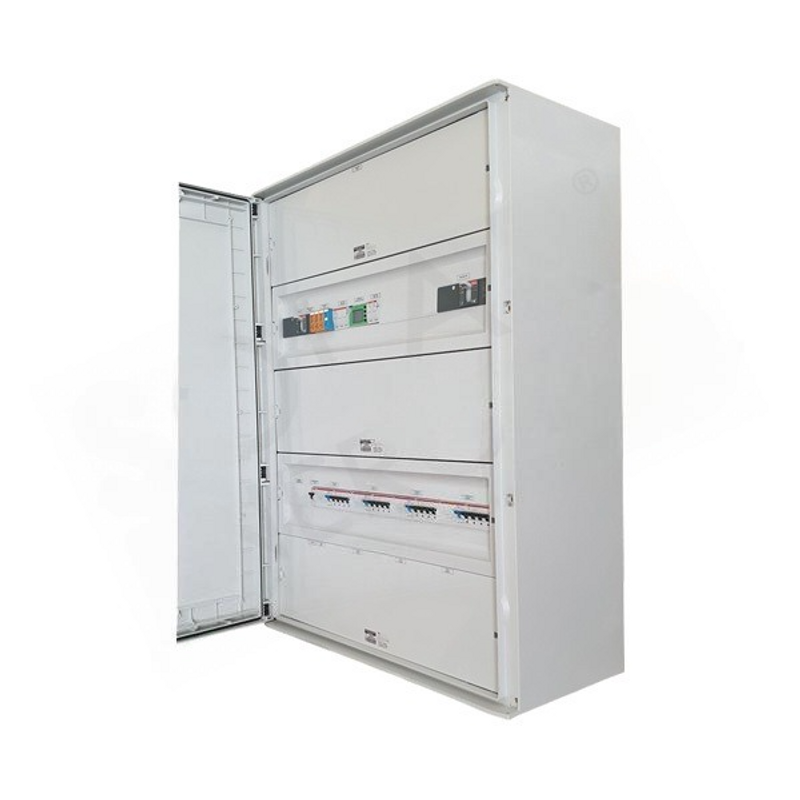

Schaltschrank AC-PANEL – 75/95 KW (1 WECHSELRICHTER)

AC-Vollleistungspanel 75/95 kW 160 A (1 Wechselrichter) Sie werden zur Parallelschaltung mehrerer Stränge eines Photovoltaikfelds verwendet

AC-Vollleistungspanel 75/95 kW 160 A (1 Wechselrichter) Sie werden zur Parallelschaltung mehrerer Stränge eines Photovoltaikfelds verwendet. Sie enthalten in der Regel teilbare Sicherungshalter, Gleichstrom-Trennschalter und Überspannungsableiter. Alle Komponenten sind entsprechend dem maximalen Strom und der maximalen Spannung der anzuschließenden Photovoltaik-Strings dimensioniert. Es handelt sich um String-Panels von 1 bis N Strings, ausgestattet mit teilbaren Sicherungshaltern für jeden String oder magnetothermischen Schalter und Stromnebenschlussspulen für externe Steuerungen, die von der Feuerwehr benötigt werden, Überspannungsableiter, allgemeiner DC-Lasttrennschalter, alles in einem speziellen IP65-Gehäuse aus Polycarbonat oder Thermoplast. Die Panels sind außerdem mit Klemmenblöcken für den Kabelein- und -ausgang ausgestattet. Hergestellt in Übereinstimmung mit den Normen CE – CEI – 021 – 016. Merkmale: QAC 75/95 kW 160 A (1 Wechselrichter) CEI-021-konform – Strom 160 A – 400 VIMTD 4 x 160 A – 10 kA – 300 mA Cl. A - DDR1-Backup - IMT 4x160A-10 kA Wechselrichterschutz Schütz (DDI) 140A-AC3 Entlader (SPD) Sicherungshalter 1P+N (SPI-Stromschutz) 3P+N (SPI-Messschutz) Externe Hilfsstromversorgungs-Vorbereitung Eingangs-/Ausgangs-Vorbereitung (DDI/M2) Freigabe-Vorbereitung externalSPI CEI 021- Panel 140 Module (640X750X240) IP66Eingangs-/AusgangsklemmenblöckeEinzelliniendiagramm - Di.co -SPI-TestberichtDas Bild des Produkts dient lediglich der Orientierung
