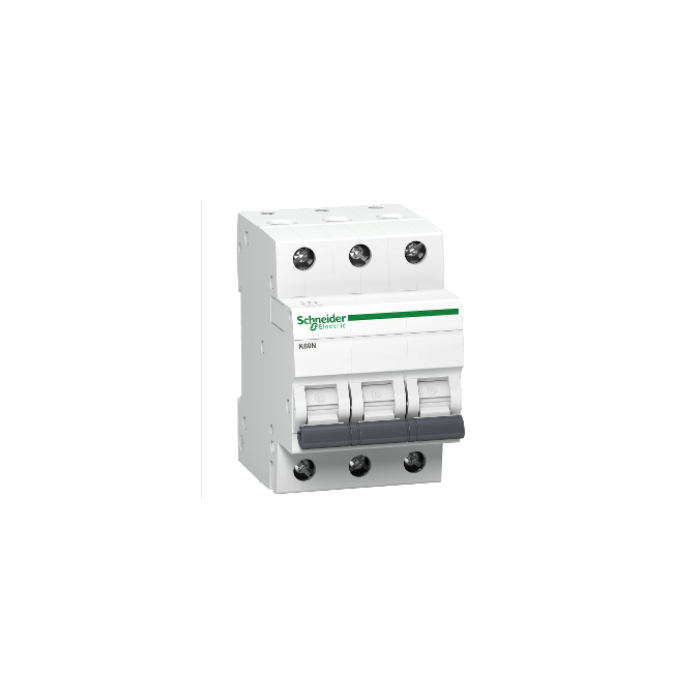

Schneider Electric Leistungsschalter K60N-B25-3 B 25A
Artikel-Nr.: 32-01-05.0133
Teilen via
- Auf Lager
Technische Daten
Schneider Electric Leistungsschalter K60N-B25-3 B 25A
Verpackungseinheiten
Gewicht bei 1er Packstück 0,326 kg
Höhe bei 1er Packstück 0,700 dm
Breite bei 1er Packstück 0,600 dm
Länge für ein Paket von 1 0,900 dm
Nennstrom 25 A - für Wechselrichter mit einer maximalen Leistung von 12 kW
| Gewicht | 0,50 kg |
|---|---|
| Hersteller | Schneider |
| Anzahl der Phasen | 3.0 |
| Garantie | 1 Jahr |
Datenblatt
Weitere Informationen
Grundlegende Parameter
Anwendung des Verteilungsgeräts
Die Acti 9-Produktpalette
Produktname Acti 9 K60
Produkt- oder Komponententyp Leitungsschutzschalter
Kurzbezeichnung des Geräts K60N
Beschreibung der 3P-Pole
Anzahl der gesicherten Pole 3
[In] Nennstrom 25 A
Netztyp Wechselstrom (AC )
Thermomagnetische Auslösetechnologie
Eigenschaften von B
Ausschaltvermögen 6000 A Icn bei 400 V AC 50/60 Hz entspricht EN / IEC 60898-1
Kategorie A entspricht IEC 60947-2
Isolationsfunktion Ja entspricht EN / IEC 60898-1
Normen EN / IEC 60898-1
OVE Produktzertifikate
VDE
Ergänzende Parameter
Netzfrequenz 50/60 Hz
Obere Auslösegrenze
magnetisch
3 ... 5 x In
[Ics] Bemessungsausschaltstrom
Betrieb
6000 A 100 % entspricht EN / IEC 60898-1 - 400 V AC 50/60 Hz
Einschränkungsklasse 3 entspricht EN / IEC 60898-1
Bemessungsisolationsspannung [Ui] 440 V AC 50/60 Hz entspricht EN / IEC 60898-1
Bemessungsstoßspannungsfestigkeit
[Uimp]
4 kV entspricht EN / IEC 60898-1
Anzeige der Schließerstellung
Control Typ Hebel
Lokale Signalisierung Bez
Befestigungsart Stationär
Befestigungssockel DIN-Schiene
Adaption an Sammelschienen und
Verteilerblöcke
Unterseite: Doppelanschluss
Breite in Modulen 9 mm 6
Höhe 81 mm
Breite 54 mm
Tiefe 70 mm
Produktgewicht 0,36 kg
Weiße Farbe
Mechanische Lebensdauer 20000 Zyklen
Elektrische Lebensdauer 10.000 Zyklen
Anschlüsse - Klemmen Tunnelklemmen (Downstream) 0,5… 35 mm2 starr
Tunnelklemmen (Upstream) 0,5 … 35 mm2 starr
Tunnelklemmen (Downstream) 0,5… 25 mm2 flexibel
Tunnelklemmen (Upstream) 0,5… 25 mm2 flexibel
Isolierteillänge 14 mm für Anschluss oben oder unten
Anzugsdrehmoment 3,5 Nm oben oder unten
Fehlerstromschutz Bez.
Arbeitsumgebung
Die Die IP-Schutzklasse ist IP20 gemäß IEC 60529
Verschmutzungsgrad 2 gemäß IEC 60898-1
2 gemäß EN 60898-1
Überspannungskategorie II
Tropenschutz 2 gemäß IEC 60068-1
Relative Luftfeuchtigkeit 95 % bei 55 °C
Arbeitshöhe (in Metern über
dem Meeresspiegel)
0 ... 2000 m
Umgebungstemperatur Arbeitsgeräte
-25
… 70 °C
Umgebungslufttemperatur
Lagerung
-40… 70 °C
