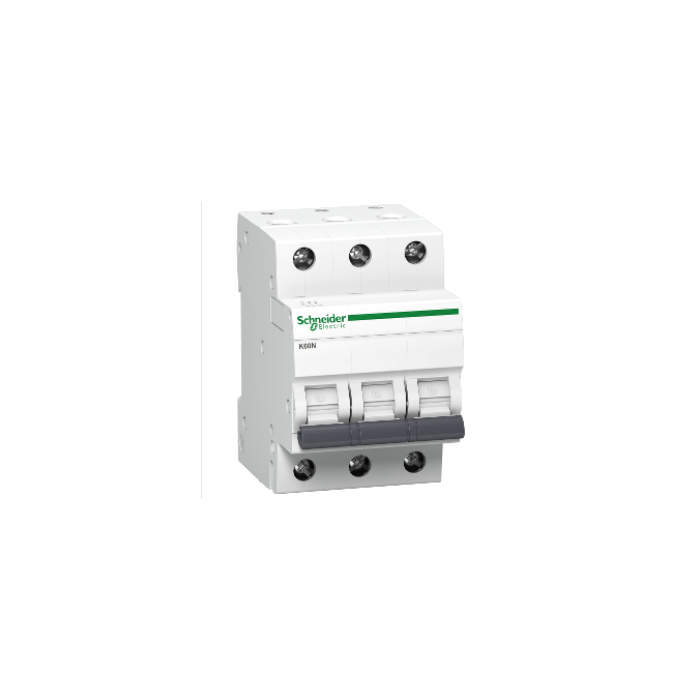

Schneider Electric Leistungsschalter K60N-B10-3 B 10A
Artikel-Nr.: 32-01-05.0131
Teilen via
- Auf Lager
Technische Daten
Schneider Electric Leistungsschalter K60N-B10-3 B 10A
Anpassung an Sammelschienen und
Verteilerblöcke
Unterseite: Doppelaktivität
Breite in 9-mm-Modulen 6
Größe 81 mm
Breite 54 mm
Tiefe 70 mm
Produktgewicht 0,36 kg
Weiße Farbe
Mechanische Lebensdauer 20.000 Zyklen
Elektrische Lebensdauer 20.000 Zyklen
| Gewicht | 0,36 kg |
|---|---|
| Hersteller | Schneider |
| Anzahl der Phasen | 3.0 |
| Garantie | 1 Jahr |
Datenblatt
Weitere Informationen
Grundlegende Parameter
Anwendung des Verteilungsgeräts
Die Acti 9-Produktpalette
Produktname Act 9 K60
Produkt- oder Komponententyp Leitungsschutzschalter
Kurzbezeichnung des Geräts K60N
Beschreibung der 3P-Pole
Anzahl der gesicherten Pole 3
[W] Nennstrom 10 A
Netztyp Wechselstrom (AC )
Thermomagnetische Auslösetechnologie
Eigenschaften von B
Ausschaltvermögen 6000 A Icn bei 400 V AC 50/60 Hz entspricht EN / IEC 60898-1
Gebrauchskategorie Kategorie A gemäß IEC 60947-2
Trennfunktion Ja gemäß EN / IEC 60898-1
Standard EN / IEC 60898-1
VDE-Produktzertifikate
OBEN
Ergänzende Parameter
50/60-Hz-Netz
Obere Auslösegrenze
magnetisch
3 ... 5 x In
[Ics] Bemessungsausschaltstrom
Verbraucher
6000 A 100 % konform zu EN/IEC 60898-1 - 400 V AC 50/60 Hz
Beschränkungsklasse 3 gem EN/IEC 60898-1
Bewertet im Betrieb [Ui] 440 V AC 50/60 Hz entspricht EN/IEC 60898-1
Haftungsausschluss: Jede Funktion der Funktion: sollte der Nachfolger der Dokumentation und des Dienstanbieters beim Benutzer sein keine entsprechenden Anwendungen
15.07.2021
1
Bemessungsstoßfestigkeit
[Uimp]
4 kV gemäß EN / IEC 60898-1
Arbeitsort an NO-Stelle
Kransteuerungstyp
Lokale Signalisierung Bez.
Montageart Stationär
Montagesockel DIN-Schiene
Anpassung an Sammelschienen und
Verteilerblöcke
Unterseite: Doppelaktivität
Breite in 9-mm-Modulen 6
Größe 81 mm
Breite 54 mm
Tiefe 70 mm
Produktgewicht 0,36 kg
Weiße Farbe
Mechanische Lebensdauer 20.000 Zyklen
Elektrische Lebensdauer 20.000 Zyklen
Anschlüsse - Klemmen Tunnelklemmen (Ausgang) 0,5… 35 mm2 starr
Tunnelklemmen (Ausgang) 0,5… 35 mm2 starr
Tunnelklemmen (Ausgang) 0,5… 25 mm2 flexibel
Tunnelklemmen (Ausgang) 0,5… 25 mm2 flexibel
14 mm Länge Isolierprofil für Anschluss oben oder unten
Anzugsdrehmoment 3,5 Nm oben oder unten
Stromschutz Keine
Arbeitsumgebung
Schutzgrad IP20 nach IEC 60529
Grade gelistet 2 nach IEC 60898-1
2 nach EN 60898-1
Überspannungskategorie II
Tropenfestigkeit 2 nach IEC 60068-1
95 % relativ Luftfeuchte bei 55 °C
Arbeit Arbeit (in Meter über
Meer)
0 ... 2000 m2
Temperatur für
Arbeitsgeräte
-25… 70 ° C
Temepratura für
Raum
-40… 70 ° C
Nennstrom 10A - für Wechselrichter mit maximaler Leistung von 5kW
