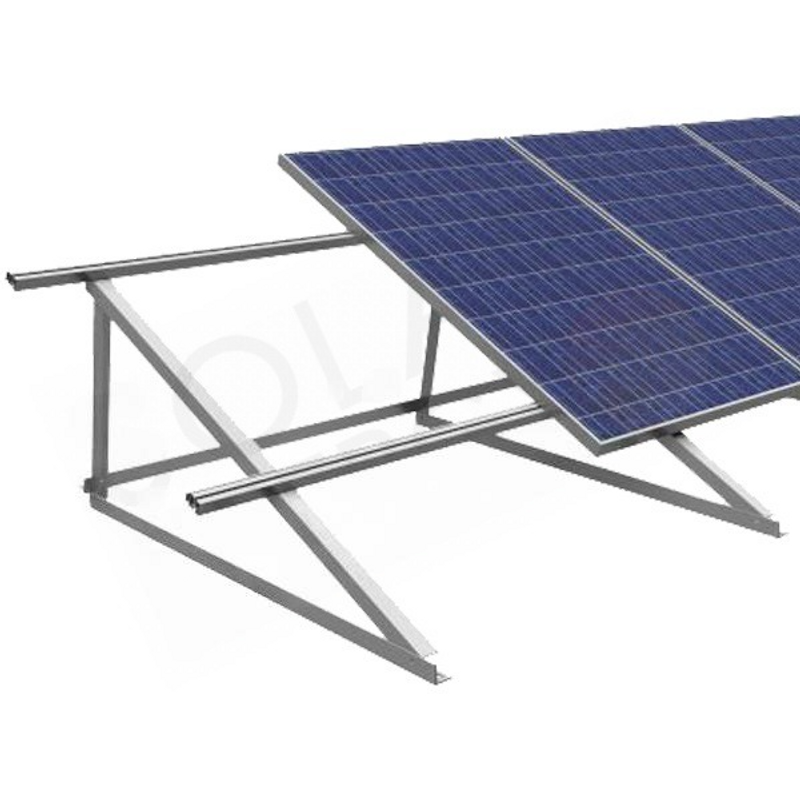

Solar-Kit KOMPLETTES BEFESTIGUNGSSATZ FÜR 8 VERTIKALE PHOTOVOLTAIKMODULE AUF FLACHDÄCHERN

Kompletter Befestigungssatz für 8 Photovoltaik-Module vertikal auf einem Flachdach. Tragkonstruktionssatz für die Montage und Installation von 8 Photovoltaik-Solarmodulen auf einem Flachdach

Kompletter Befestigungssatz für 8 Photovoltaik-Module vertikal auf einem Flachdach. Tragkonstruktionssatz für die Montage und Installation von 8 Photovoltaik-Solarmodulen auf einem Flachdach. Der Bausatz für die Montage von 8 Photovoltaik-Modulen auf einem Flachdach besteht aus: - 9 30°-Dreiecksträgern ohne Ballast - 4 Holm-Ausrichtschienen - 6 Aluminium-Holmprofil 3,15 m - 4 Abschlussklemme mit Exzenterblock und Schraube - 8 Aluminium-Windspangen-Verstärkungswinkel für feste Dreiecksstützen auf Flachdächern - 14 Mittelklemme mit Exzenterblock und Schraube Dieses Halterungsset dient zur Befestigung der Module auf Flachdächern. Seine Installation ist einfach und schnell, tatsächlich ermöglicht das Aluminium eine bemerkenswerte Handhabung bei einem sehr geringen Gesamtgewicht. Die Montageschritte des Stützsatzes für Flachdächer sind wie folgt:1. Befestigen Sie die 9 dreieckigen Stützen im gleichen Abstand voneinander auf der ebenen Dachfläche. 2. Verbinden Sie die 6 Profile mithilfe der 4 Ausrichtungsstangen miteinander, sodass zwei Längsträger mit einer Länge von jeweils ca. 9,45 Metern entstehen;3. Befestigen Sie die beiden erhaltenen Holmprofile an den zuvor montierten Stützen, um zwei parallele Stäbe mit gleichem Abstand zu erhalten;4. Platzieren Sie die 8 Photovoltaikmodule vorsichtig auf den Profilen und blockieren Sie alles mit den 4 Endklemmen und den 14 Mittelklemmen;5. Befestigen Sie die 6 Windstreben auf der Rückseite der dreieckigen Stützen, indem Sie jeweils den oberen Teil der ersten Stütze mit dem unteren Teil der folgenden verbinden, bis Sie drei aufeinanderfolgende Diagonalen erhalten.
