Solar-Kit KOMPLETTES BEFESTIGUNGSSATZ FÜR 12 PHOTOVOLTAIKMODULE IN VERTIKALEM SCHRÄGDACH MIT

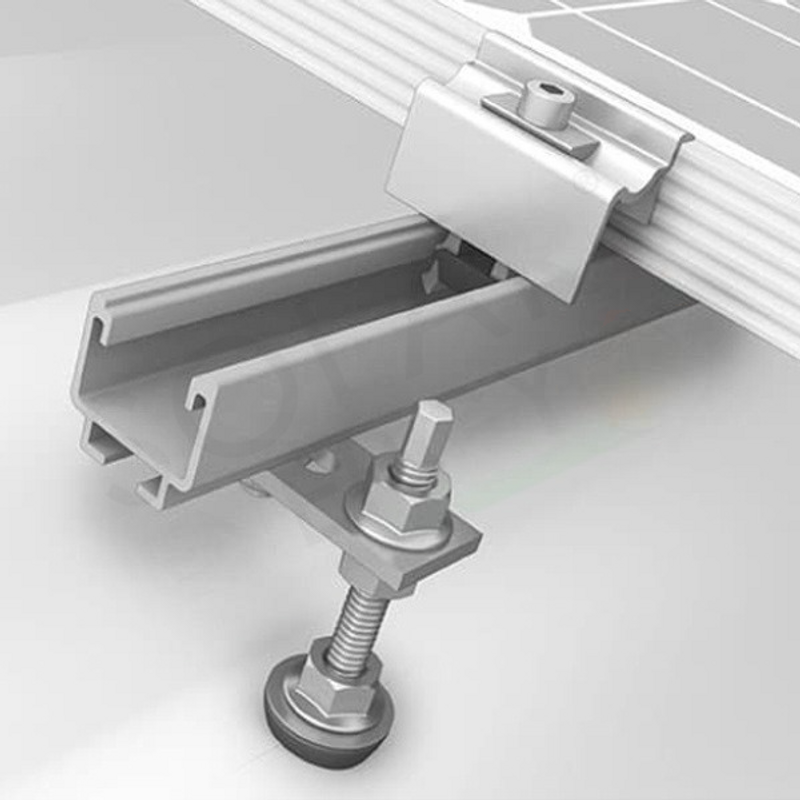

Kompletter Befestigungssatz für 12 Photovoltaikmodule auf Schrägdach mit Betonschraube (maximale Breite 1 m). Aufbausatz für Schrägdach mit Ziegel oder Betonziegel für 12 Photovoltaik-Solarmodule

Kompletter Befestigungssatz für 12 Photovoltaikmodule auf Schrägdach mit Betonschraube (maximale Breite 1 m). Aufbausatz für Schrägdach mit Ziegel oder Betonziegel für 12 Photovoltaik-Solarmodule. Insbesondere besteht der KSVC12-Bausatz aus 95 einfachen Teilen und kann leicht zusammengebaut werden, ohne dass man unbedingt ein erfahrener Installateur sein muss. Der Bausatz besteht aus: - 9 3,15 m Aluminium-Holmprofilen. - 8 Ausrichtungsstangen für Längsträger - 4 Endklemmen mit Exzenterschraubenblock - 22 Mittelklemmen mit Exzenterschraubenblock - 26 selbstschneidende Doppelgewindeschrauben für Beton - 26 Platten für M10-Gewindeelemente aus Edelstahl Dieses Halterungsset dient zur Befestigung der Module auf geneigten Dächern mit Ziegeln oder Dachziegeln. Die Installation ist einfach und schnell, denn das Aluminium ermöglicht eine bemerkenswerte einfache Handhabung bei einem sehr geringen Gesamtgewicht. Die Montageschritte des Stützsatzes sind wie folgt:1. Bohren Sie mit einem geeigneten Durchmesser die 26 Fliesen, die sich genau am Befestigungspunkt der selbstschneidenden Schrauben befinden, damit sie herauskommen;2. Befestigen Sie die 26 selbstschneidenden Schrauben für Beton an den vorher festgelegten Punkten und setzen Sie die zuvor gebohrten Fliesen ein, sodass der äußerste Teil der Schrauben selbst herauskommt;3. Setzen Sie die 26 Platten für Gewindeelemente auf die entsprechenden selbstschneidenden Schrauben ein und befestigen Sie sie zwischen den beiden Flanschmuttern, die sich an den Enden jeder Platte befinden, in der gewünschten Höhe;4. Verbinden Sie die 9 Profile mithilfe der 6 Ausrichtungsstangen miteinander, sodass zwei Längsträger mit einer Länge von jeweils etwa 14,2 Metern entstehen;4. Befestigen Sie die beiden erhaltenen Holmprofile auf den Platten, um zwei parallele Stäbe mit gleichem Abstand zu erhalten;5. Platzieren Sie die 10 Photovoltaikmodule vorsichtig auf den Profilen und blockieren Sie die Außenteile mit den 4 Endklemmen und die mittleren mit den 18 Mittelklemmen.
