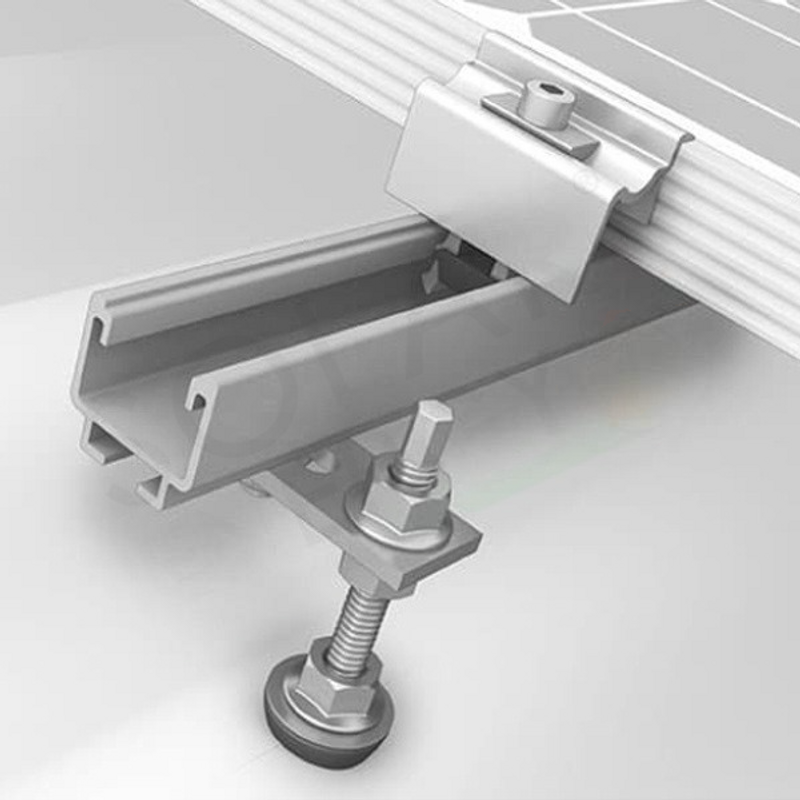

Solar-Kit KOMPLETTES BEFESTIGUNGSSATZ FÜR 4 PHOTOVOLTAIKMODULE IM VERTIKALEN SCHRÄGDACH MIT

Kompletter Befestigungssatz für 4 Photovoltaikmodule auf Schrägdach mit Betonschraube (maximale Breite 1 m). Aufbausatz für Schrägdach mit Ziegel oder Betonziegel für 4 Photovoltaik-Solarmodule

Kompletter Befestigungssatz für 4 Photovoltaikmodule auf einem Steildach mit Betonschraube (maximale Breite 1 m). Aufbausatz für Steildach mit Ziegel oder Betonziegel für 4 Photovoltaik-Solarmodule. Insbesondere besteht der KSVC4-Bausatz aus 35 einfachen Teilen und kann leicht zusammengebaut werden, ohne dass man unbedingt ein erfahrener Installateur sein muss. Der Bausatz besteht aus: - 3 Aluminium-Holmprofilen 3,15 m - 2 Balken zur Holmausrichtung - 10 M10-Platten für Edelstahl-Gewindeelemente - 4 Endklemme mit Exzenterschraubblock - 6 Zentralklemme mit Exzenterschraubblock - 10 Doppelgewinde-Blechschraube für Beton Dieses Halterungsset dient zur Befestigung der Module auf Schrägdächern mit Ziegeln oder Dachziegeln. Seine Installation ist einfach und schnell, tatsächlich ermöglicht das Aluminium eine bemerkenswerte Handhabung bei einem sehr geringen Gesamtgewicht. Die Montageschritte des KSVC4-Kits sind wie folgt:1. Bohren Sie mit einem geeigneten Durchmesser die 10 Fliesen, die sich genau am Befestigungspunkt der selbstschneidenden Schrauben befinden, damit sie herauskommen; 2. Befestigen Sie die 10 selbstschneidenden Schrauben für Beton an den vorher festgelegten Punkten und setzen Sie die zuvor gebohrten Fliesen ein, sodass der äußerste Teil der Schrauben selbst herauskommt;3. Setzen Sie die 10 Platten für Gewindeelemente auf die entsprechenden selbstschneidenden Schrauben ein und befestigen Sie sie zwischen den beiden Flanschmuttern, die sich an den Enden jeder Platte befinden, in der gewünschten Höhe;4. Schneiden Sie 1 Profil in zwei gleiche Teile und verbinden Sie diese mit den 2 Ausrichtungsstäben mit den 2 Gesamtprofilen, sodass Sie zwei Längsträger von jeweils ca. 4,80 Metern erhalten;4. Befestigen Sie die beiden erhaltenen Holmprofile auf den Platten, um zwei parallele Stäbe mit gleichem Abstand zu erhalten;5. Platzieren Sie die 4 Photovoltaikmodule vorsichtig auf den Profilen und blockieren Sie die Außenteile mit den 4 Endklemmen und den Mittelteil mit den 6 Mittelklemmen.
