Solar-Kit KOMPLETTES BEFESTIGUNGSSATZ FÜR 5 PHOTOVOLTAIKMODULE IM VERTIKALEN SCHRÄGDACH MIT

Kompletter Befestigungssatz für 5 Photovoltaikmodule auf Schrägdach mit Betonschraube (maximale Breite 1 m). Aufbausatz für Schrägdach mit Ziegel oder Betonziegel für 5 Photovoltaik-Solarmodule

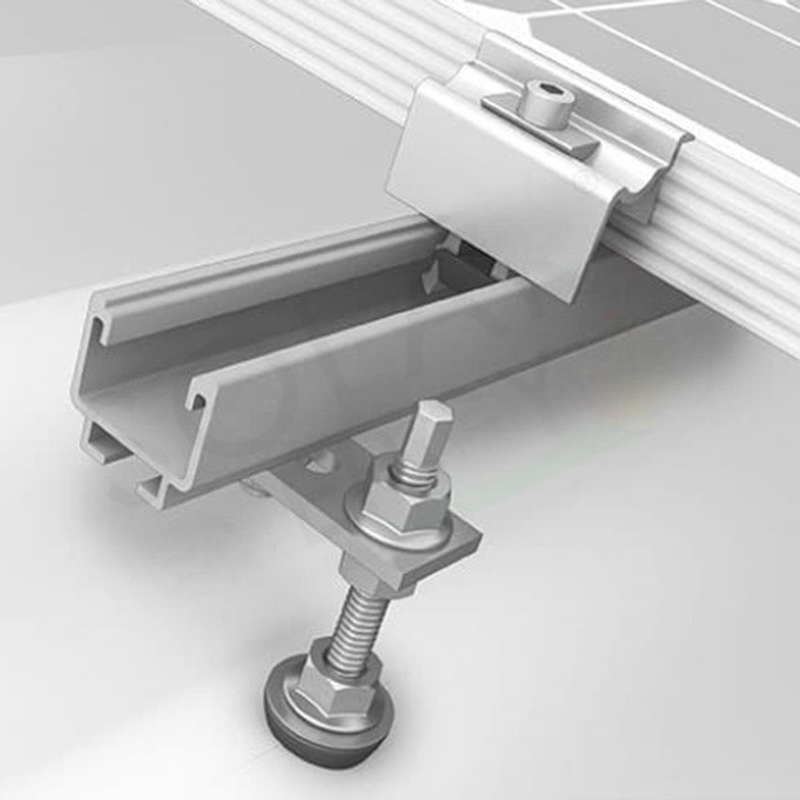

Kompletter Befestigungssatz für 5 Photovoltaikmodule auf Schrägdach mit Betonschraube (maximale Breite 1 m). Aufbausatz für Schrägdach mit Ziegel oder Betonziegel für 5 Photovoltaik-Solarmodule. Insbesondere besteht der KSVC5-Bausatz aus 42 einfachen Teilen und kann leicht zusammengebaut werden, ohne dass man unbedingt ein erfahrener Installateur sein muss. Das Set besteht aus: - 4 3,15 m langen Aluminiumprofilen - 2 Ausrichtungsstangen - 12 Platten für M10-Gewindeelemente aus Edelstahl - 4 Endklemme mit Exzenterschraubenblock - 8 Zentralklemme mit Exzenterschraubenblock - 12 Selbstschneidende Doppelgewindeschraube für Beton Dieses Halterungsset dient zur Befestigung der Module auf geneigten Dächern mit Ziegeln oder Dachziegeln. Seine Installation ist einfach und schnell, tatsächlich ermöglicht das Aluminium eine bemerkenswerte Handhabung bei einem sehr geringen Gesamtgewicht. Die Phasen des KSVC5-Kits sind wie folgt:1. Bohren Sie mit einem geeigneten Durchmesser die 12 Fliesen, die sich genau am Befestigungspunkt der selbstschneidenden Schrauben befinden, damit sie herauskommen; 2. Befestigen Sie die 12 selbstschneidenden Schrauben für Beton an den vorher festgelegten Punkten und setzen Sie die zuvor gebohrten Fliesen ein, sodass der äußerste Teil der Schrauben selbst herauskommt;3. Setzen Sie die 12 Platten für Gewindeelemente auf die entsprechenden selbstschneidenden Schrauben ein und befestigen Sie sie zwischen den beiden Flanschmuttern, die sich an den Enden jeder Platte befinden, in der gewünschten Höhe;4. Verbinden Sie die 4 Profile mithilfe der 2 Ausrichtungsstangen miteinander, sodass zwei Längsträger mit einer Länge von jeweils ca. 6,30 Metern entstehen;4. Befestigen Sie die beiden erhaltenen Holmprofile auf den Platten, um zwei parallele Stäbe mit gleichem Abstand zu erhalten;5. Platzieren Sie die 5 Photovoltaikmodule vorsichtig auf den Profilen und befestigen Sie die Außenteile mit den 4 Endklemmen und die mittleren mit den 8 Mittelklemmen.
