Solar-Kit KOMPLETTES BEFESTIGUNGSSATZ FÜR 6 PHOTOVOLTAIKMODULE IM VERTIKALEN SCHRÄGDACH MIT

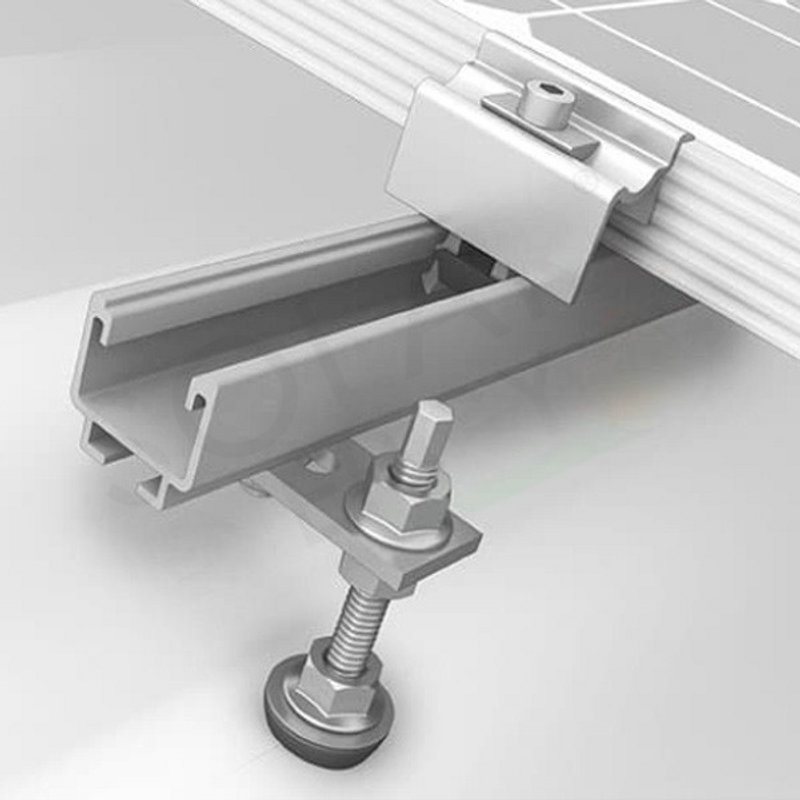

Kompletter Befestigungssatz für 6 Photovoltaikmodule auf Schrägdach mit Betonschraube (maximale Breite 1,30 m). Aufbausatz für Schrägdach mit Ziegel oder Betonziegel für 6 Photovoltaik-Solarmodule

Kompletter Befestigungssatz für 6 Photovoltaikmodule auf Schrägdach mit Betonschraube (maximale Breite 1,30 m). Aufbausatz für Schrägdach mit Ziegel oder Betonziegel für 6 Photovoltaik-Solarmodule. Insbesondere besteht der KSVC6-Bausatz aus 48 einfachen Teilen und kann leicht zusammengebaut werden, ohne dass man unbedingt ein erfahrener Installateur sein muss. Das Set besteht aus: - 5 3,15 m Aluminium-Holmprofil - 4 Holm-Ausrichtungsschiene - 18 Platte für M10-Edelstahl-Gewindeelemente - 4 Endklemme mit Exzenterschraubblock - 10 Zentralklemme mit Exzenterschraubblock - 18 Selbstschneidende Schraube mit Doppelgewinde für Beton Dieses Halterungsset dient zur Befestigung der Module auf Schrägdächern mit Ziegeln oder Dachziegeln. Die Installation ist einfach und schnell, denn das Aluminium ermöglicht eine bemerkenswerte einfache Handhabung bei einem sehr geringen Gesamtgewicht. Die Montageschritte des KSVC6-Kits sind wie folgt:1. Bohren Sie die 18 Fliesen, die sich genau am Befestigungspunkt der selbstschneidenden Schrauben befinden, mit einem geeigneten Durchmesser, damit sie herauskommen; 2. Befestigen Sie die 18 selbstschneidenden Schrauben für Beton an den vorher festgelegten Punkten und setzen Sie die zuvor gebohrten Fliesen ein, sodass der äußerste Teil der Schrauben selbst herauskommt;3. Setzen Sie die 18 Platten für Gewindeelemente auf die entsprechenden selbstschneidenden Schrauben ein und befestigen Sie sie zwischen den beiden Flanschmuttern, die sich an den Enden jeder Platte befinden, in der gewünschten Höhe;4. Verbinden Sie die 5 Profile mithilfe der 6 Richtstangen miteinander, sodass zwei Längsträger mit einer Länge von jeweils etwa 6,80 Metern entstehen;4. Befestigen Sie die erhaltenen Holmprofile auf den Platten, um zwei parallele Stäbe mit gleichem Abstand zu erhalten;5. Platzieren Sie die 6 Photovoltaikmodule vorsichtig auf den Profilen und befestigen Sie die Außenteile mit den 4 Endklemmen und die mittleren mit den 10 Mittelklemmen.
