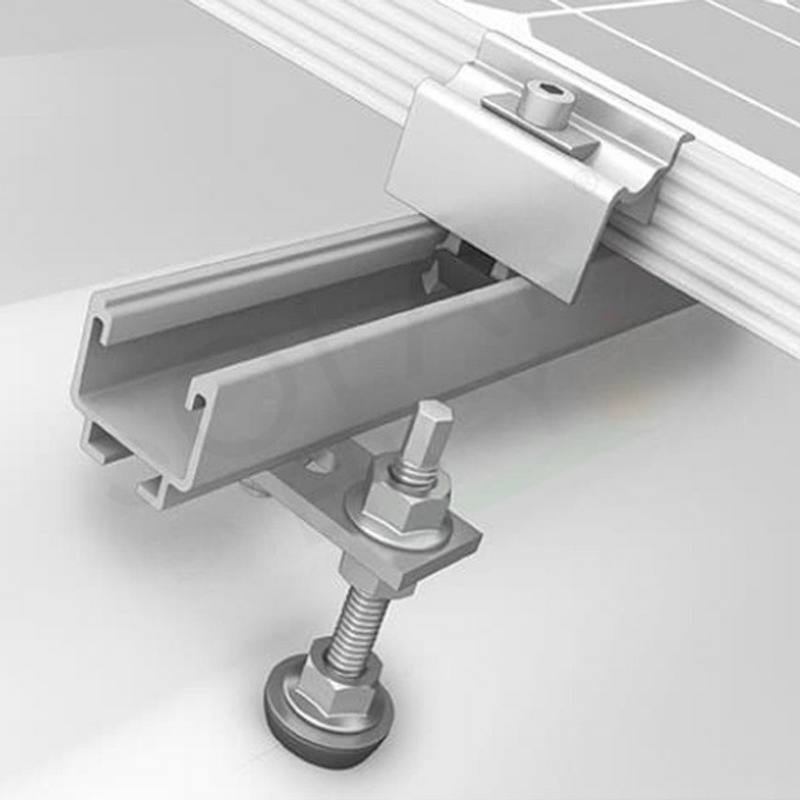

Solar-Kit KOMPLETTES BEFESTIGUNGSSATZ FÜR 8 PHOTOVOLTAIKMODULE IM VERTIKALEN SCHRÄGDACH MIT

Kompletter Befestigungssatz für 8 Photovoltaikmodule auf Schrägdach mit Betonschraube (maximale Breite 1 m). Aufbausatz für Schrägdach mit Ziegel oder Betonziegel für 8 Photovoltaik-Solarmodule

Kompletter Befestigungssatz für 8 Photovoltaikmodule auf Schrägdach mit Betonschraube (maximale Breite 1 m). Aufbausatz für Schrägdach mit Ziegel oder Betonziegel für 8 Photovoltaik-Solarmodule. Insbesondere besteht der KSVC8-Bausatz aus 64 einfachen Teilen und kann leicht zusammengebaut werden, ohne dass man unbedingt ein erfahrener Installateur sein muss. Das Set besteht aus: - 6 3,15 m Aluminium-Holmprofil - 4 Holmausrichtung - 18 Platte für M10-Gewindeelemente aus Edelstahl - 4 Endklemme mit Exzenterschraubblock - 14 Zentralklemme mit Exzenterschraubblock - 18 Doppelgewinde-Blechschraube für Beton Dieses Halterungsset dient zur Befestigung der Module auf Schrägdächern mit Ziegeln oder Dachziegeln. Die Installation ist einfach und schnell. Tatsächlich ermöglicht das Aluminium eine bemerkenswerte Handhabung bei einem sehr geringen Gesamtgewicht. Die Montageschritte des Stützsatzes sind wie folgt:1. Bohren Sie die 18 Fliesen, die sich genau am Befestigungspunkt der selbstschneidenden Schrauben befinden, mit einem geeigneten Durchmesser, damit sie herauskommen; 2. Befestigen Sie die 18 selbstschneidenden Schrauben für Beton an den vorher festgelegten Punkten und setzen Sie die zuvor gebohrten Fliesen ein, sodass der äußerste Teil der Schrauben selbst herauskommt;3. Setzen Sie die 18 Platten für Gewindeelemente auf die entsprechenden selbstschneidenden Schrauben ein und befestigen Sie sie zwischen den beiden Flanschmuttern, die sich an den Enden jeder Platte befinden, in der gewünschten Höhe;4. Verbinden Sie die 6 Profile mithilfe der 4 Ausrichtungsstangen miteinander, sodass zwei Längsträger mit einer Länge von jeweils ca. 9,15 Metern entstehen;4. Befestigen Sie die beiden erhaltenen Holmprofile auf den Platten, um zwei parallele Stäbe mit gleichem Abstand zu erhalten;5. Platzieren Sie die 6 Photovoltaikmodule vorsichtig auf den Profilen und befestigen Sie die Außenteile mit den 4 Endklemmen und die mittleren mit den 14 Mittelklemmen.
