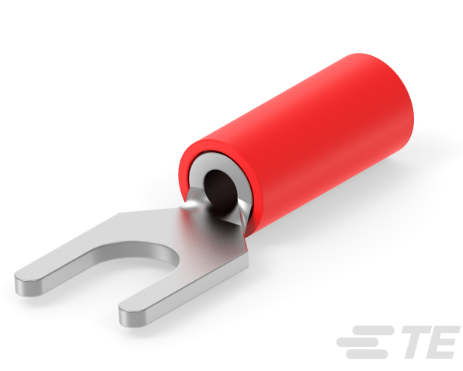

TE Connectivity Kabelverbinder 509-3,260 CMA 2-130517-1
Artikel-Nr.: 21305171
Teilen via
- Aktuell verfügbar
Technische Daten
Technische Daten
Produktmerkmale
- Abdichtbar:Nein
- Hülsentyp:Geschlossene Hülse
- Leitungs-/Kabeltyp:Regulärer Draht
- Insulated:Yes
- Unterstützungsausführung:Isolationsunterstützung
- Bolzengröße:M4
- Einzeldrahttyp:Massiv oder Litzen
- Formcode:SPADE-020
Konfigurationsmerkmale
- Klemmenwinkel:Gerade
Elektrische Kennwerte
- Spannung (max.)(V):300
Sonstige Eigenschaften
- Beschichtungsmaterial:Zinn
- Isolierhülsenmaterial:Kupfer
- Beschichtungsdicke(µm):2.54
- Farbe der Isolierhülse:Rot
- Isoliermaterial:Nylon
- Prüfsteckplatz:Nein
Kontaktmerkmale
- Lötverfahren:Gabelzunge
- Klemmenausrichtung:Gerade
Montage und Anschlusstechnik
- Drahtisolationsunterstützung:Mit
Abmessungen
- Bolzendurchmesser:4.3mm[.169in]
- Zungendicke:.8mm[.031in]
- Wire Size(AWG):22 – 16
- Wire Size(mm²):.26 – 1.65
- Durchmesser der Drahtisolation (max.):3.6mm[.142in]
- Durchmesser der Drahtisolation(in):.105 – .14
- Drahtgröße(CMA):509 – 3260
- Zylinderninnendurchmesser:3.17mm[.125in]
- Materialdicke:.8mm[.031in]
- Gesamtlänge:20.8mm[.819in]
Verwendungsbedingungen
- Betriebstemperaturbereich(°C):105
Betrieb/Anwendung
- Starke Beanspruchung:Nein
Industriestandards
- Mit behördlicher Genehmigung:Nein
Verpackungsmerkmale
- Verpackungsmethode:Band und Trommel
- Verpackungsmenge:5000
Weitere
- Zylinderfarbe:Rot
