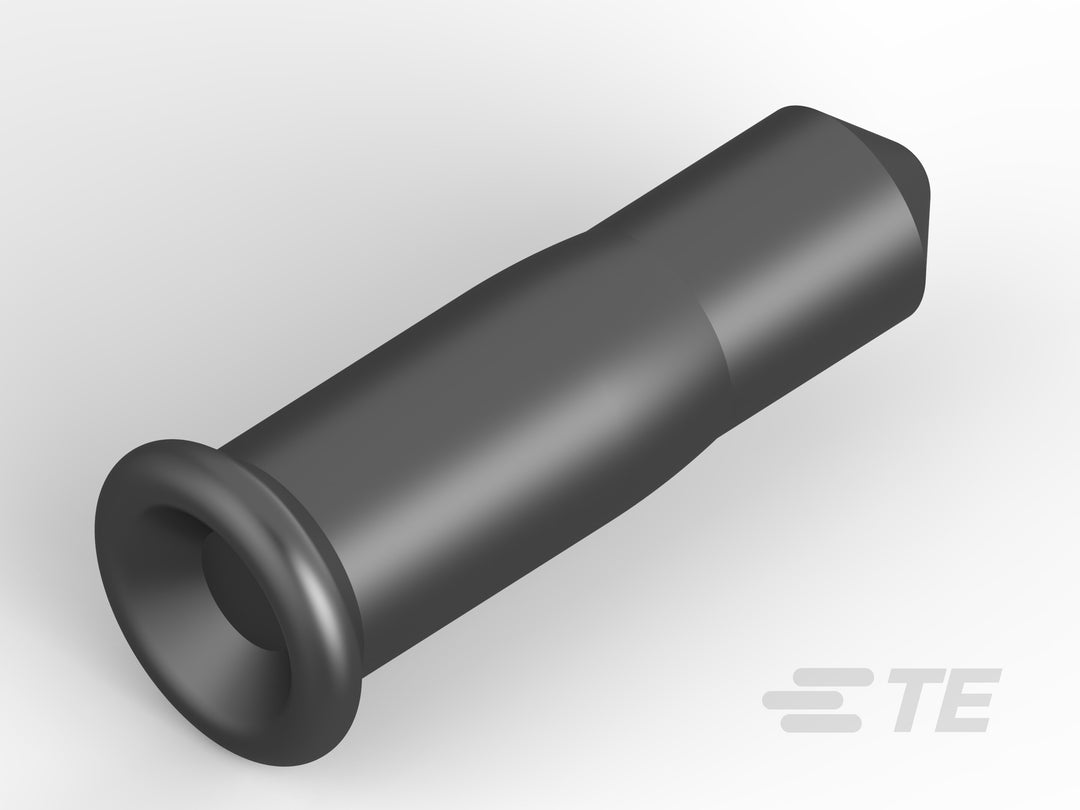

TE Connectivity Steckverbinder 1-5645956-1
Artikel-Nr.: 156459561
Teilen via
- Aktuell verfügbar
Technische Daten
Technische Daten
Produktmerkmale
- Hülsenausführung:Geschossspitze
- Connector System:Kabel-an-Leiterplatte
- Abdichtbar:Nein
- Anschluss von Steckverbinder & Kontakt an:Leiterplatte
- Produkttyp:Kontakt
- Profil:Null
- Leitungs-/Kabeltyp:Einzeldraht
Sonstige Eigenschaften
- Dichtungsmittel:Nein
- Hülsenbeschichtungsmaterial:Zinn
- Hülsenmaterial:Kupfer
Kontaktmerkmale
- Kontaktmaterial:Beryllium-Kupfer, Beryllium-Kupfer
- Contact Current Rating (Max)(A):5
- Kontakttyp:Buchse
- Beschichtungsdicke der Kontaktfeder:2.54µm[30µin]
- Beschichtungsmaterial der Kontaktfeder:Zinn
- Beschichtungsdicke des Steckbereichs des Kontakts(µm):2.54
- Kontaktfühler (typisch):Signal (Daten)/Leistung
- Stecksockeltyp:Separat
Klemmenmerkmale
- Verbindungsmethode für Leiterplatte:Durchsteckmontage – Press-Fit, Durchsteckmontage – Press-Fit
- Anschlussmethode für Leitungen und Kabel:Löten
- Einfügemethode:Manuell/Halbautomatisch/Automatisch
Abmessungen
- Stecksockellänge:4.67mm[.184in]
- Bohrungsdicke (empfohlen):1.32mm[.052in]
- Leitungs-/Kabelgröße:.081 – .326mm²[28 – 22AWG]
- Durchmesserbereich des Steckerstifts:.36 – .66mm[.014 – .026in]
- Leiterplattendicke (empfohlen):.79 – 3.18mm[.031 – .125in]
Verwendungsbedingungen
- Betriebstemperaturbereich:-65 – 125°C[-85 – 257°F]
Betrieb/Anwendung
- Circuit Application:Strom und Signale
Verpackungsmerkmale
- Verpackungsmethode:Trommel, Trägerband
- Verpackungsmenge:10000
Weitere
- Spring Material:Beryllium-Kupfer
