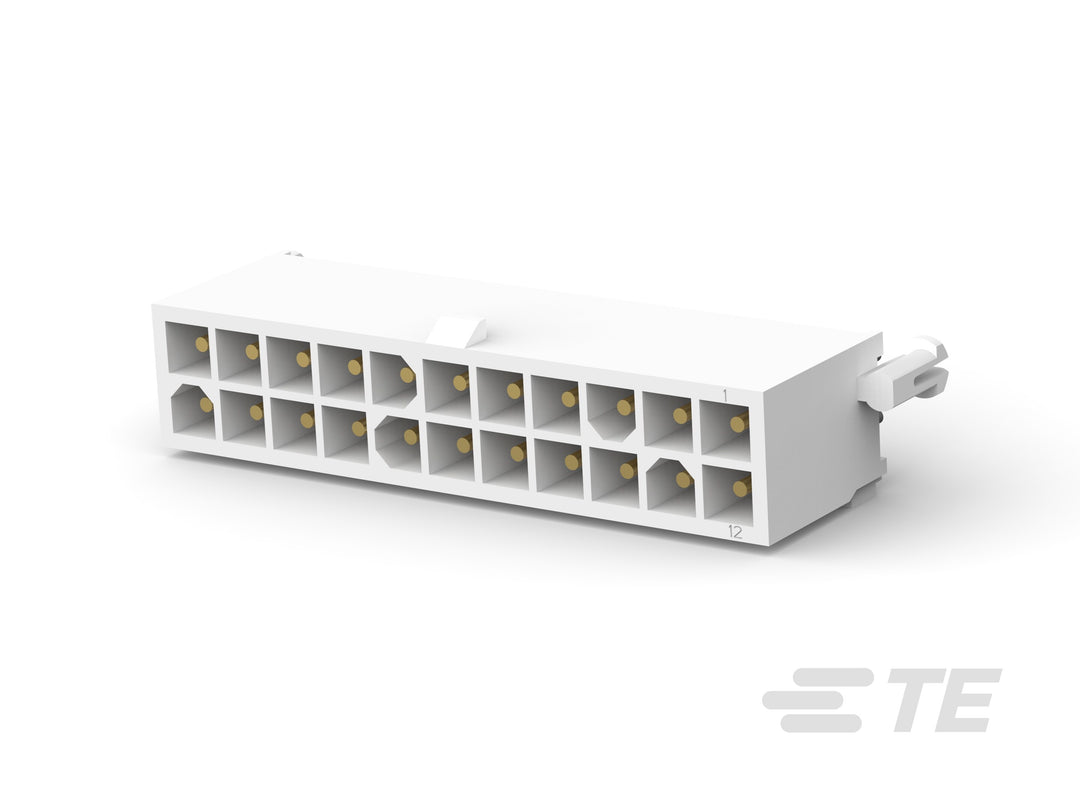

TE Connectivity Steckverbinder 1-794071-1
Artikel-Nr.: 17940711
Teilen via
- Aktuell verfügbar
Technische Daten
Technische Eigenschaften
Produkttypfunktionen
- Produkttyp: Header
- Gehäusetyp: Buchse
- Steckverbindersystem: Draht-an-Platine
- Versiegelbar: Nein
- Anschluss von Steckverbinder und Kontakt an: Leiterplatte
- Kontakttyp: Stift
Konfigurationsfunktionen
- Anzahl der Positionen: 22
- Montageausrichtung für Leiterplatte: Vertikal
- Anzahl der Leistungspositionen: 22
- Anzahl der Signalpositionen: 0
- Anzahl der Zeilen: 2
- Reihenabstand: 4,14 mm [.163 Zoll]
Elektrische Eigenschaften
- Betriebsspannung (VAC): 600
- Betriebsspannung (VDC): 600
Kontaktmerkmale
- Kontaktstromnennwert (max.) (A): 9,5
- Kontakthaltekraft: Ohne
- Beschichtungsmaterial des Kontaktanschlussbereichs: Zinn
- Beschichtungsmaterial des Kontaktsteckbereichs: Gold
- Beschichtungsdicke des Kontaktsteckbereichs: 0,76 µm [30 µin]
- Beschichtungsdicke des Kontaktanschlussbereichs: 3,81 µm [150 µin]
- Mehrere Kontaktarten: Ohne
Anschlussmerkmale
- Draht-/Kabelgröße (AWG): 30 – 16
- Draht-/Kabelgröße (mm²): .05 – 1.2
- Draht-/Kabelgröße (CMA): 100,5 – 2853
- Anschlussmethode zur Leiterplatte: Durchsteckmontage – Löten
- Anschlussstift- und -schwanzlänge: 3,69 mm [.145 Zoll]
Mechanische Befestigung
- Befestigungstyp für Leiterplattenmontage: Boardlock
- Halterung für Leiterplattenmontage: Mit
- Panelmontagefunktion: Ohne
- Ausrichtung der Leiterplattenmontage: Ohne
- Art der Steckverbindermontage: Leiterplattenmontage
- Gegensteckführung: Mit
- Art der Steckausrichtung: Abgeschrägte Kanten
- Zugentlastung: Ohne
- Gegensteckarretierung: Mit
- Art der Gegensteckarretierung: Verriegelungslasche
Gehäusemerkmale
- Rastermaß: 4,14 mm [.162 Zoll]
- UL-Entflammbarkeitsklasse: UL 94V-0
- Gehäusefarbe: Weiß
- Gehäusematerial: Nylon
Maße
- Länge (mm): 47,09
- Höhe (mm): 13,49
- PCB-Dicke (empfohlen): 0,062 mm [1,57 Zoll]
- Breite (mm): 9,83
Verwendungsbedingungen
- Betriebstemperaturbereich: -55 – 105°C[-67 – 221°F]
Betrieb/Anwendung
- Schaltungsanwendung: Stromversorgung
- Baugruppenintegrationsfunktion: Ohne
Industriestandards
- Glühdrahtbewertung: Standardteil – kein Glühdraht
- VDE geprüft: Nein
- CSA-Dateinummer: LR7189
- UL-Bewertung: Anerkannt
- Behörde/Norm: CSA, UL
- Agentur-/Standardnummer: E28476
- CSA-Bewertung: Zertifiziert
Verpackungsmerkmale
- Verpackungsmethode: Beutel
- Verpackungsmenge: 200
Andere
- Zur Verwendung mit: Steckergehäuse
