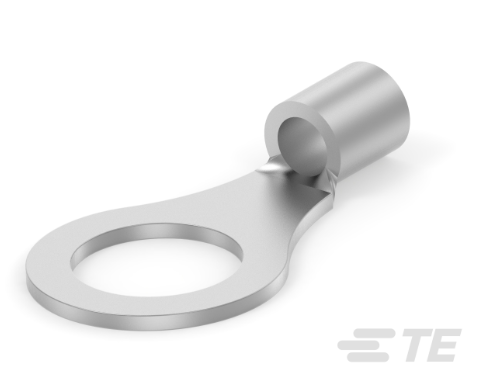

TE Connectivity Steckverbinder 160121-0
Artikel-Nr.: 1601210
Teilen via
- Aktuell verfügbar
Technische Daten
Technische Daten
Produktmerkmale
- Sealable:Nein
- Hülsentyp:Geschlossene Hülse
- Leitungs-/Kabeltyp:Regulärer Draht
- Insulated:No
- Unterstützungsausführung:Keine – Isolationsunterstützung, Keine – Isolationsunterstützung
- Bolzengröße:M10
- Zylinderausführung:Lang
- Einzeldrahttyp:Massiv oder Litzen
- Formcode:RING-048
Konfigurationsmerkmale
- Bohrungsanzahl:1
- Klemmenwinkel:Gerade
Sonstige Eigenschaften
- Beschichtungsmaterial:Kupfer, Zinn
- Gewicht pro Stück(g):2.088
- Prüfsteckplatz:Nein
Kontaktmerkmale
- Kabelschuh- & Verbinderausführung:Ring Tongue
- Lötverfahren:Ringzunge
- Klemmenausrichtung:Ausgleich
Montage und Anschlusstechnik
- Drahtisolationsunterstützung:Ohne
Abmessungen
- Bolzendurchmesser:10.44mm[.411in]
- Zungendicke:1mm[.0393in]
- Wire Size(AWG):12 – 10
- Wire Size(mm²):3.31 – 5.26
- Zylinderninnendurchmesser:5.74mm[.226in]
- Materialdicke:1mm[.0393in]
- Gesamtlänge:28mm[1.1024in]
- Zylinderinnendurchmesser (min.):3.28mm[.1291in]
Verwendungsbedingungen
- Betriebstemperaturbereich:170°C[338°F]
Betrieb/Anwendung
- Starke Beanspruchung:Nein
Industriestandards
- Mit behördlicher Genehmigung:Nein
Verpackungsmerkmale
- Verpackungsmethode:Kasten
- Verpackungsmenge:500
