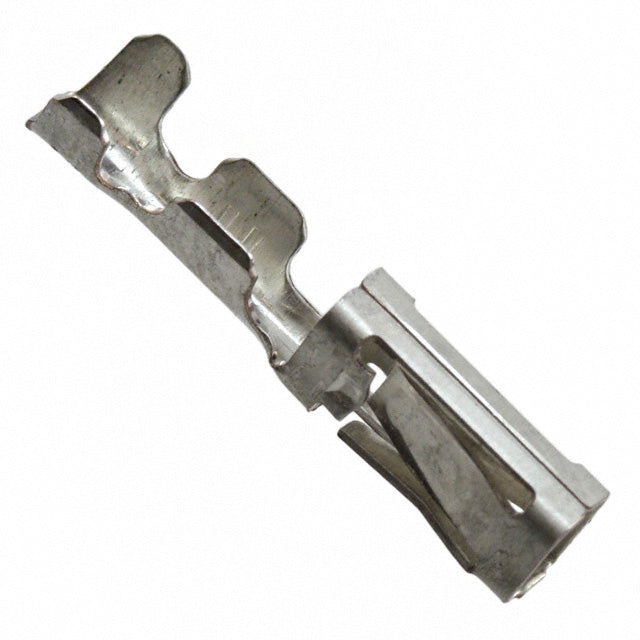

TE Connectivity Steckverbinder 181299-1
Artikel-Nr.: 1812991
TE Connectivity Steckverbinder 181299-1
Teilen via
- Aktuell verfügbar
Technische Daten
MODU.156-Buchsenkont., AWG22-18=0,32-0,9qmm,verg,lose
Produkttypfunktionen
- Anschluss von Steckverbinder und Kontakt an: Leitungen und Kabel
- Produkttyp: Kontakt
- Zuerst erstellen / Zuletzt brechen: Nein
- Angewandter Druck: Standard
Konfigurationsfunktionen
- Montageausrichtung für Leiterplatte: Vertikal
- Post-Eintragsrichtung: Oben
Elektrische Eigenschaften
- Kontaktwiderstand (mO): 15
- Isolationswiderstand (MO): 5000
- Durchschlagsspannung (VAC): 1200
- Nennspannung (VAC): 40
Körpermerkmale
- Körperstil: Gerade
Kontaktmerkmale
- Kontaktbasismaterial: Phosphorbronze
- Kontaktwinkel: Gerade
- Kontakttyp: Buchse
- Beschichtungsmaterial des Kontaktsteckbereichs: Zinn
- Kontaktnennstrom (max.)(A): 5
- Beschichtungsdicke des Kontaktsteckbereichs: 0,8 µm [31,496 µin]
Anschlussmerkmale
- Anschlussmethode für Drähte und Kabel: Crimp
- Dicke der Endbeschichtung: .7999984µm[31.496µin]
- Material der Anschlussendbeschichtung: Zinn
Mechanische Befestigung
- Drahtisolierungsunterstützung: Mit
- Kontakthalterung im Gehäuse: Crimp Snap-In
- Halterung für Leiterplattenmontage: Ohne
Maße
- Drahtbereich: 0,3 – 0,9 mm² [22 – 18 AWG]
- Isolationsdurchmesser: 1,8 – 2,3 mm [.071 – .091 Zoll]
Verwendungsbedingungen
- Betriebstemperaturbereich (°C): -40 – 105
Betrieb/Anwendung
- Zur Verwendung mit: Header
Verpackungsmerkmale
- Verpackungsmethode: Loses Stück
- Verpackungsmenge: 2000
