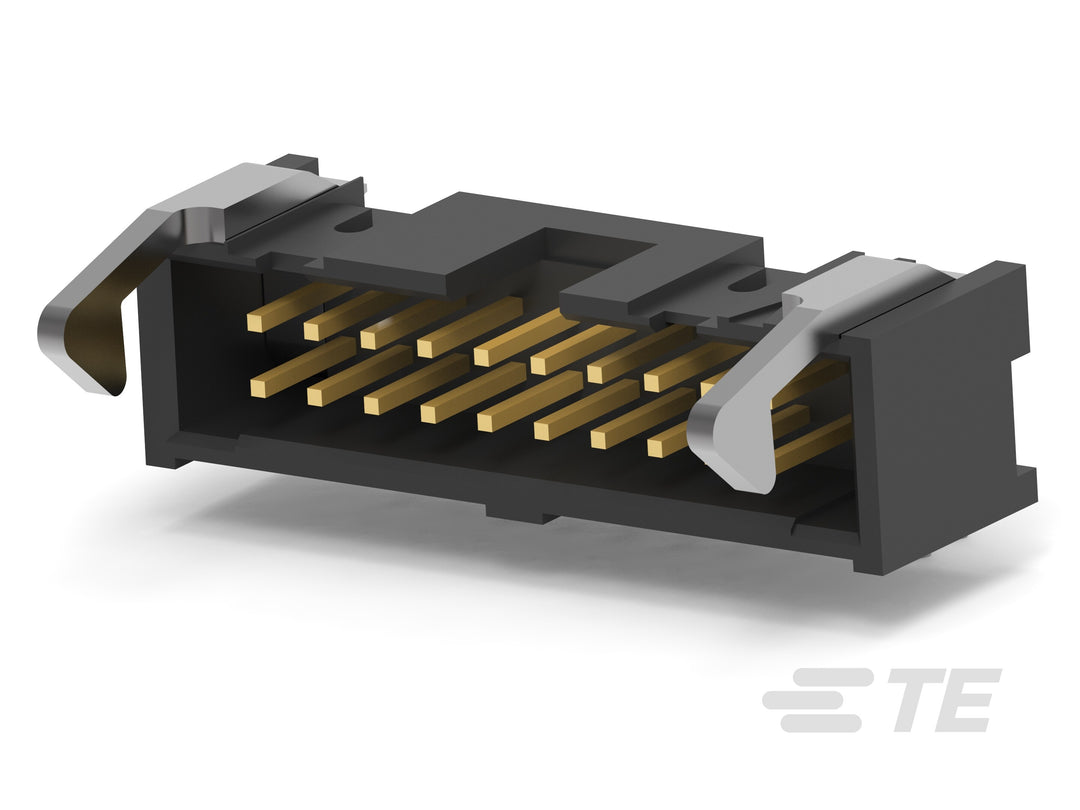

TE Connectivity Steckverbinder AMP-LATCH Flachprofil-Stiftleisten 1761609-7
Artikel-Nr.: 17616097
Teilen via
- Aktuell verfügbar
Technische Daten
Produkttypfunktionen
- Stiftleistentyp: Stiftleiste
- Steckverbindersystem: Draht-an-Platine
- Reihenabstand: 2,54 mm [0,1 Zoll]
- Steckerausführung: Stecker
- Profil: Niedrig
- Anschluss von Steckverbinder und Kontakt an: Leiterplatte
- Steckverbindertyp: Stiftleiste
- Platinenabstandshalter: Ohne
- Produkttyp: Steckverbinder
Konfigurationsfunktionen
- Anzahl der Positionen: 20
- Montageausrichtung für Leiterplatte: Rechter Winkel
- Anzahl der Zeilen: 2
- Auswurfriegel: Mit
Elektrische Eigenschaften
- Betriebsspannung (VAC): 250
- Isolationswiderstand (MO): 1000 – 5000
Körpermerkmale
- Pfostengröße: .64mm[.025in]
Kontaktmerkmale
- Kontaktbasismaterial: Phosphorbronze
- Beschichtungsmaterial des Kontaktanschlussbereichs der Leiterplatte: Zinn
- Kontaktunterbeschichtungsmaterial: Nickel
- Kontaktform: Quadratisch
- Kontaktnennstrom (max.)(A): 1
- Beschichtungsmaterial des Kontaktsteckbereichs: Goldfolie über Palladium-Nickel
- Kontakttyp: Stift
- Beschichtungsdicke des Kontaktanschlussbereichs: 2,54 µm [100 µin]
- Kontakt überträgt (typisch): Signal (Daten)
- Beschichtungsmaterial des Kontaktanschlussbereichs: Zinn
- Beschichtungsdicke des Kontaktsteckbereichs (µin): 30
Anschlussmerkmale
- Anschlussmethode zur Leiterplatte: Durchsteckmontage
- Länge des Anschlussstifts: 2,6 mm [.102 Zoll]
Mechanische Befestigung
- Panelmontagefunktion: Ohne
- Ausrichtung der Leiterplattenmontage: Ohne
- Halterung für Leiterplattenmontage: Ohne
- Art der Steckausrichtung: Mitte
- Gegensteckerverriegelung: Mit
- Verriegelungstyp des Gegensteckers: Auswurfriegel
- Art der Steckverbindermontage: Leiterplattenmontage
- Gegensteckführung: Mit
- Gegensteckarretierung: Mit
- Polarisation: Mit
Gehäusemerkmale
- Rastermaß: 2,54 mm [0,1 Zoll]
- Gehäuseeingangsart: Oben
- Gehäusematerial: PBT
- Gehäusefarbe: Schwarz
- Gehäusestil: 4-seitig
Maße
- Abmessung des ummantelten Endes: 3,76 mm [.148 Zoll]
- Höhe: 9,19 mm [.36 Zoll]
- Länge: 33,02 mm [1,3 Zoll]
Verwendungsbedingungen
- Betriebstemperaturbereich: -65 – 105°C[-85 – 221°F]
- Temperaturbewertung: Hoch
Betrieb/Anwendung
- Schaltungsanwendung: Signal
- Zur Verwendung mit: AMP-Latch-Buchse
Industriestandards
- UL-Entflammbarkeitsklasse: UL 94V-0
Verpackungsmerkmale
- Verpackungsmethode: Tube
- Verpackungsmenge: 16
