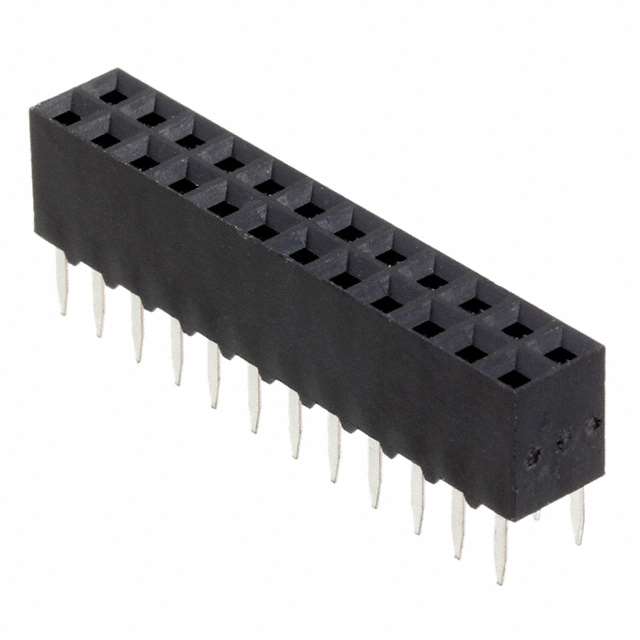

TE Connectivity Steckverbinder AMPMODU Mod II V 1-535542-2
Artikel-Nr.: 15355422
Teilen via
- Aktuell verfügbar
Technische Daten
Datenblätter
Technische Eigenschaften
Technische Eigenschaften
Produkttypfunktionen
- PCB-Steckverbindermontagetyp: Buchse für die Leiterplattenmontage
- Reihenabstand (mm): 2,54, 3,81
- Reihenabstand (in): .15
- Versiegelbar: Nein
- Anschluss von Steckverbinder und Kontakt an: Leiterplatte
- Serie: AMPMODU, MOD IV
- Profil: Niedrig
- Chef: Nein
- Angewandter Druck: Standard
- Produkttyp: Steckverbinder
Konfigurationsfunktionen
- Stapelbar: Ja
- Montageausrichtung für Leiterplatte: Vertikal
- Anzahl der Positionen: 24
- Anzahl der Zeilen: 2
Elektrische Eigenschaften
- Durchschlagsspannung (VAC): 750
- Spannung (VAC): 333
- Isolationswiderstand (MO): 5000
- Kontaktwiderstand (MO): 12
Kontaktmerkmale
- Kontaktbasismaterial: Phosphorbronze
- Beschichtungsmaterial des PCB-Kontaktanschlussbereichs: Zinn-Blei
- Kontaktkonfiguration: Kurzer Punkt
- Kontaktform: Quadratisch
- Beschichtungsmaterial des Kontaktsteckbereichs: Gold
- Beschichtungsdicke des Kontaktsteckbereichs (µin): 30
- Kontakttyp: Buchse
- Kontaktnennstrom (max.)(A): 3
- Beschichtungsdicke des PCB-Kontaktanschlussbereichs (µm): 3,81
Anschlussmerkmale
- Anschlussmethode zur Leiterplatte: Durchsteckmontage – Löten
- Länge des Anschlussstifts: 3,3 mm [0,13 Zoll]
Mechanische Befestigung
- Halterung für Leiterplattenmontage: Ohne
Gehäusemerkmale
- Rastermaß: 2,54 mm [0,1 Zoll]
- Gehäusefarbe: Schwarz
- Gehäusematerial: Polyester – GF
- Gehäuseeingangsart: Unten oder oben, geschlossener Eingang
Maße
- Stapelhöhe (mm): 6,22
- PCB-Dicke (empfohlen): 1,57 mm [0,062 Zoll]
- Höhe: 5,03 mm [.198 Zoll]
- Schwanzlänge (mm): 3,3
Verwendungsbedingungen
- Betriebstemperaturbereich (°C): -65 – 125
- Hochtemperaturkompatibel: Nein
Betrieb/Anwendung
- Pick-and-Place-Abdeckung: Ohne
- Lötprozessfunktion: Platinenabstandshalter
- Zur Verwendung mit: Passend für Stiftleisten
Industriestandards
- Zugelassene Standards: CSA LR7189, UL E28476
- UL-Entflammbarkeitsklasse: UL 94V-0
- MIL-C-55032: Nein
Verpackungsmerkmale
- Verpackungsmethode: Box & Tube, Tube
- Verpackungsmenge: 18
Andere
- Kommentar: TE empfiehlt, vergoldete oder doppelt beschichtete Stiftleisten mit doppelt beschichtete Buchsenbaugruppen zu
