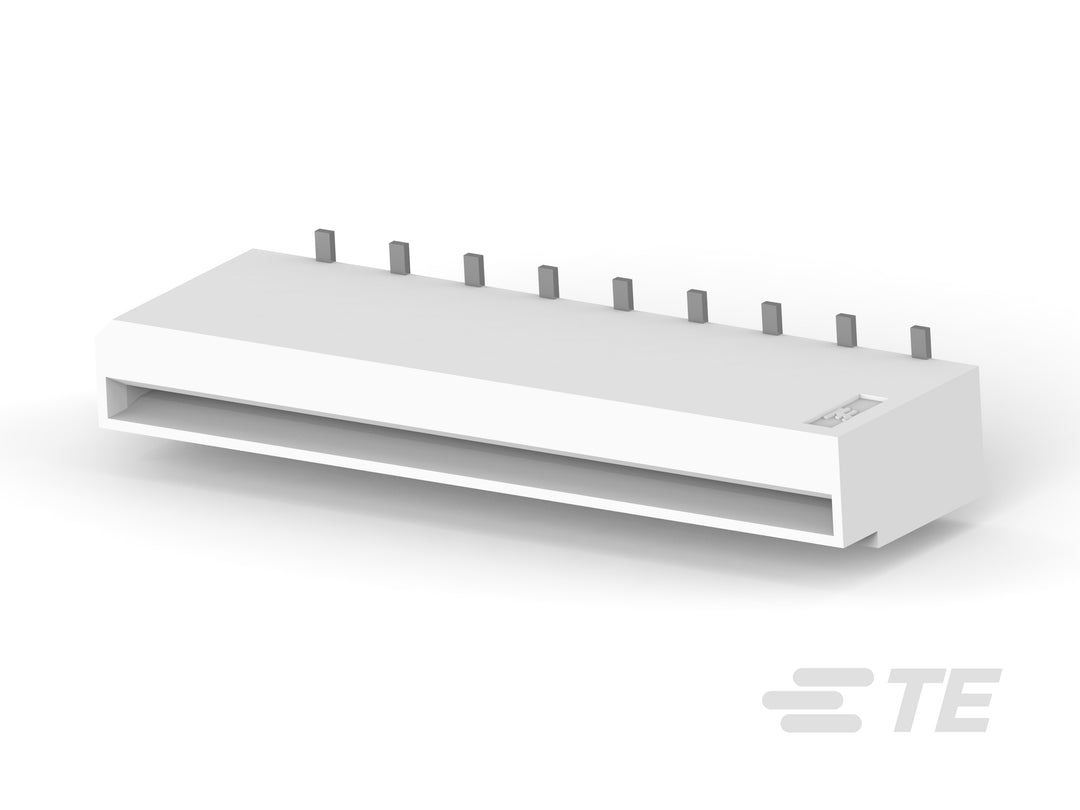

TE Connectivity Steckverbinder Flex-tB 1,00mm Buchse 1A 125VAC 1-84982-8
Artikel-Nr.: 1849828
Teilen via
- Aktuell verfügbar
Technische Daten
Technische Daten
Produktmerkmale
- Connector System:Flex-an-Leiterplatte
- Einsetzkraft:Nicht-ZIF
- Abdichtbar:Nein
- Anschluss von Steckverbinder & Kontakt an:Flexible Leiterplattenbahn (Flexible Printed Circuit, FPC)
- Abgeschirmt:Nein
- Produkttyp:Steckverbinder
- Serie:FPC
- Leitungs-/Kabeltyp:FPC/flexibles Flachkabel
- Steckverbinderausführung:Stecker
- Steckverbindertyp:Steckverbindersatz
Konfigurationsmerkmale
- Anzahl von Positionen:18
- Montageausrichtung für Leiterplatte:Vertikal
- Zeilenanzahl:1
Elektrische Kennwerte
- Arbeitsspannung(VAC):125
Kontaktmerkmale
- Kontaktmaterial:Phosphorbronze
- Beschichtungsmaterial des Steckbereichs des Kontakts:Zinn
- Contact Current Rating (Max)(A):1
- Oberfläche des Beschichtungsmaterials des Kontaktanschlussbereichs der Leiterplatte:Matt
- Beschichtungsdicke des Steckbereichs des Kontakts:1µm[39.37µin]
- Kontakttyp:Buchse
- Kontaktaufbau:Versetzt Typ A
- Kontaktfühler (typisch):Signal (Daten)
- Beschichtungsdicke am Kontaktanschlussbereich:1µm[39.37µin]
- Beschichtungsmaterial des Kontaktanschlussbereichs:Zinn
- Beschichtungsmaterial für die Oberfläche des Steckers:Matt
- Kontaktdesign:Einzelstrahl
Klemmenmerkmale
- Verbindungsmethode für Leiterplatte:Oberflächenmontage
Montage und Anschlusstechnik
- Montageausrichtung der Leiterplatte:Ohne
- Arretierung für Leiterplattenmontage:Ohne
- Art der Steckverbindermontage:Leiterplattenmontage
- Gegensteckführung:Mit
Gehäusemerkmale
- Centerline (Pitch):1mm[.039in]
- Gehäusematerial:Nylon GF
- Gehäusefarbe:Natur
Abmessungen
- Höhe:5.6mm[.22in]
- Breite:4.4mm[.173in]
- Dicke des flexiblen Kabels:.3mm[.012in]
- Länge:20mm[.787in]
Verwendungsbedingungen
- Betriebstemperaturbereich:-20 – 85°C[-4 – 185°F]
Betrieb/Anwendung
- Circuit Application:Signal
Kennzeichnungsbeschriftung
- Schaltkreiserkennungsfunktion:Ohne
Verpackungsmerkmale
- Verpackungsmethode:Band und Trommel
- Verpackungsmenge:800
