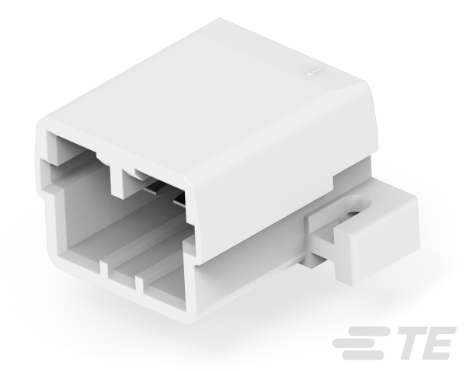

TE Connectivity Steckverbinder Multilock Buchsenstecker 3pol, abgewinkelt 175781-1
Artikel-Nr.: 1757811
Teilen via
- Aktuell verfügbar
Technische Daten
Technische Daten
Produktbezeichnung
Mit den Produktfamilien Timer, MCON und AMP MCP bietet TE ein breites Portfolio an Nieder- und Mittelstromprodukten in allen erforderlichen Konfigurationen an.
Produktmerkmale
- Sealable:Nein
- Anschluss von Steckverbinder & Kontakt an:Leiterplatte
- Geschirmt:Nein
- Hybrid Stiftwanne:Nein
Konfigurationsmerkmale
- Anzahl von Positionen:3
- Anzahl Reihen:1
- Abschnittsanzahl:1
- Anzahl der Signalpositionen:3
Elektrische Kennwerte
- Nominalspannungs- Architektur(V):12
- Arbeitsspannung(VDC):12
- Nennspannung (max.)(VDC):12
Sonstige Eigenschaften
- Farbe:Weiß
Kontaktmerkmale
- Flachkontaktbreite:1.8mm[.071in]
- Flachkontaktdicke:.64mm[.025in]
- Schnittstellen Legierung:Zinn (Sn)
Klemmenmerkmale
- Verbindungsmethode:Durchsteckmontage - Löten
Montage und Anschlusstechnik
- Art der Leiterplattenmontage:Montagebohrung
- Arretierung für Leiterplattenmontage:Ohne
- Panelmontagevorrichtung:Ohne
- Montagebohrungen:Mit
- Montageausrichtung der Leiterplatte:Ohne
- Montageausrichtung:Horizontal/90 °
- Verriegelungsschnittstelle:Mit
Gehäusemerkmale
- Centerline (Pitch):3.5mm[.138in]
Abmessungen
- Breite:24.3mm[0.957in]
- Profilhöhe von Leiterplatte:12.5mm[.492in]
- Leiterplattendicke (empfohlen):1.6mm[0.063in]
- Länge:20.42mm[0.804in]
Verwendungsbedingungen
- Betriebstemperaturbereich:-30 – 105°C[-22 – 221°F]
- Betriebstemperatur (max)(°C):100, 105, 65, 70, 75, 80, 85, 90
- Betriebstemperatur (max)(°F):149, 158, 167, 176, 185, 194, 212, 221
Betrieb/Anwendung
- Circuit Application:Signal
Industriestandards
- UL-Brandschutzklasse:UL 94V-2
Verpackungsmerkmale
- Verpackungsmenge:100
- Verpackungs-Typ:Einzelausführung
