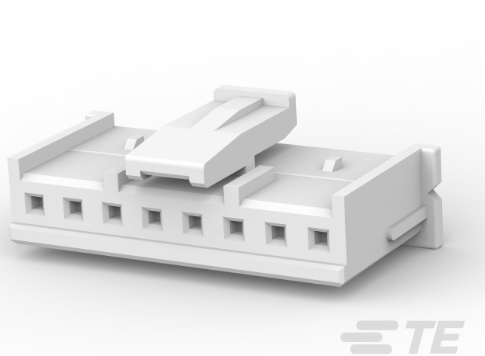

TE Connectivity Steckverbinder SL-156 CST-100 and EP Connect 1969442-8
Artikel-Nr.: 19694428
Teilen via
- Aktuell verfügbar
Technische Daten
Produkttypfunktionen
- Steckverbindersystem: Draht-an-Platine
- Versiegelbar: Nein
- Anschluss von Steckverbinder und Kontakt an: Leitungen und Kabel
- Glühdrahtbewertung: Standardteil – kein Glühdraht
- Zugentlastung: Ohne
- Steckverbindertyp: Gehäuse
- Steckverbinderausführung: Buchse
- Produkttyp: Steckverbinder
Konfigurationsfunktionen
- Anzahl von Positionen: 8
- Anzahl der Zeilen: 1
Elektrische Eigenschaften
- Betriebsspannung: 250 VAC
Körpermerkmale
- Farbe: Natur
Kontaktmerkmale
- Kontaktbasismaterial: Kupferlegierung
- Kontaktstrombelastbarkeit (max.) (A): 4,5
- Kontakttyp: Buchse
Anschlussmerkmale
- Anschlussmethode für Drähte und Kabel: Crimp
Mechanische Befestigung
- Halterung für Leiterplattenmontage: Ohne
- Verriegelungstyp des Gegensteckers: Verriegelung
- Panelmontagefunktion: Ohne
- Gegensteckerverriegelung: Mit
- Gegensteckarretierung: Mit
- Gegensteckarretierungstyp: Verriegelung
- Art der Steckverbindermontage: Kabelmontage
- Schlosstyp: Riegel
- Art der Steckausrichtung: Polarisation
- Gegensteckführung: Mit
Gehäusemerkmale
- Rastermaß: 2,5 mm [.098 Zoll]
- Gehäusekonfiguration: Beide Enden geschlossen
- Gehäusematerial: Nylon – GF
- Gehäusefarbe: Weiß
Maße
- Länge: 22,3 mm [.8779 Zoll]
- Draht-/Kabelgröße (AWG): 26 – 22
- Draht-/Kabelgröße (mm²): .13 – .33
- Höhe: 8 mm [.315 Zoll]
- Breite: .377 Zoll, 9,58 mm
Verwendungsbedingungen
- Betriebstemperaturbereich: -55 – 105°C[-67 – 221°F]
Betrieb/Anwendung
- Schaltungsanwendung: Stromversorgung
- Zur Verwendung mit: Header-Baugruppen
Industriestandards
- UL-Entflammbarkeitsklasse: UL 94V-0
- CSA-zertifiziert: Ausstehend
Verpackungsmerkmale
- Verpackungsmethode: Beutel
- Verpackungsmenge: 500
