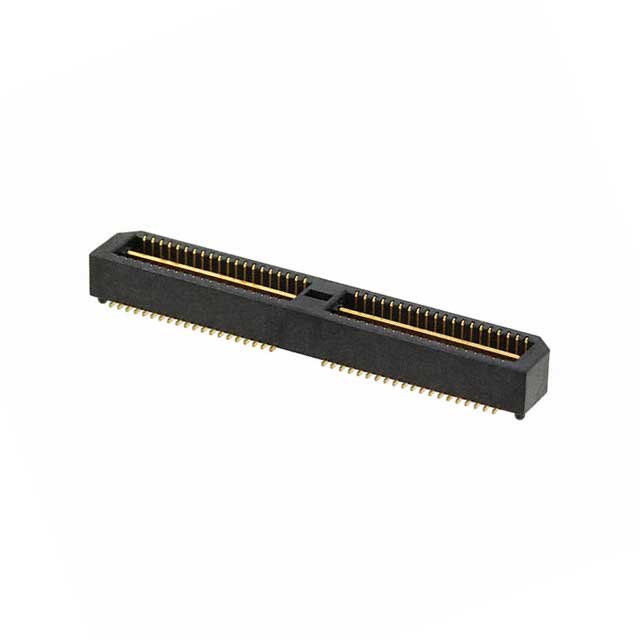

TE Connectivity Steckverbinder Stift 1658013-2
Artikel-Nr.: 16580132
Teilen via
- Aktuell verfügbar
Technische Daten
Produktmerkmale
- PCB-Steckverbindermontagetyp:Stiftleiste für die Leiterplattenmontage
- Connector System:Leiterplatte-an-Leiterplatte
- Reihenabstand:4.73mm[.185889in]
- Abdichtbar:Nein
- Anschluss von Steckverbinder & Kontakt an:Leiterplatte
- Serie:MICTOR SB
- Nabe:Ja
- Produkttyp:Steckverbinder
Konfigurationsmerkmale
- Ladungszustand des Steckverbinderkontakts:Voll bestückt
- Stapelbar:Nein
- Montageausrichtung für Leiterplatte:Vertikal
- Anzahl von Positionen:80
- Leiterplatte-an-Leiterplatte-Konfiguration:Vertikal
- Zeilenanzahl:2
Elektrische Kennwerte
- Impedanz(O):50
- Spannungsfestigkeit(VAC):675
- Spannung(VAC):125
- Isolierwiderstand(MO):2
Sonstige Eigenschaften
- Beschichtungsdicke des Steckbereichs des Kontakts der Sammelschiene:675
Kontaktmerkmale
- Kontaktmaterial:Phosphorbronze
- Beschichtungsmaterial des Kontaktanschlussbereichs der Leiterplatte:Gold
- Kontaktkonfiguration:Einzelstrahl
- Kontaktform:Quadratisch
- Beschichtungsmaterial des Steckbereichs des Kontakts:Ausgewähltes Gold
- Beschichtungsdicke des Steckbereichs des Kontakts:.25µm[9.8425µin]
- Kontakttyp:Stift
- Contact Current Rating (Max)(A):1.25, 9.5
- Beschichtungsdicke des Kontaktanschlussbereichs der Leiterplatte:.25µm[9.8425µin]
- Erdungskontaktmaterial:Phosphorbronze
Klemmenmerkmale
- Verbindungsmethode für Leiterplatte:Oberflächenmontage
Montage und Anschlusstechnik
- Gegensteckführung:Mit
- Typ der Gegensteckführung:Führungspfosten
- Arretierung für Leiterplattenmontage:Ohne
- Montageausrichtung der Leiterplatte:Mit
- Art der Steckverbindermontage:Leiterplattenmontage
- Montageausrichtungstyp für Leiterplatte:Fixierstifte
Gehäusemerkmale
- Centerline (Pitch):.8mm[.031in]
- Gehäusematerial:LCP (Liquid Crystal Polymer, Flüssigkristallpolymer), LCP (Liquid Crystal Polymer, Flüssigkristallpolymer), LCP (Liquid Crystal Polymer, Flüssigkristallpolymer)
Abmessungen
- Stapelhöhe:5mm[.197in]
- Leiterplattendicke (empfohlen)(in):.25
- Höhe:4.06mm[.159558in]
Verwendungsbedingungen
- Betriebstemperaturbereich:-65 – 125°C[-85 – 257°F]
Betrieb/Anwendung
- Satzverarbeitungsfunktion:Keine
- Hub- und Schwenkabdeckung:Ohne
- Circuit Application:Signal
- Zur Verwendung mit:Buchsensatz
Verpackungsmerkmale
- Verpackungsmethode:Einsatz, Karton & Einsatz
- Verpackungsmenge:48
Weitere
- Kommentar:Verwendung von Abstandshaltern empfohlen. Empfehlungen erhalten Sie vom Product Engineering.
