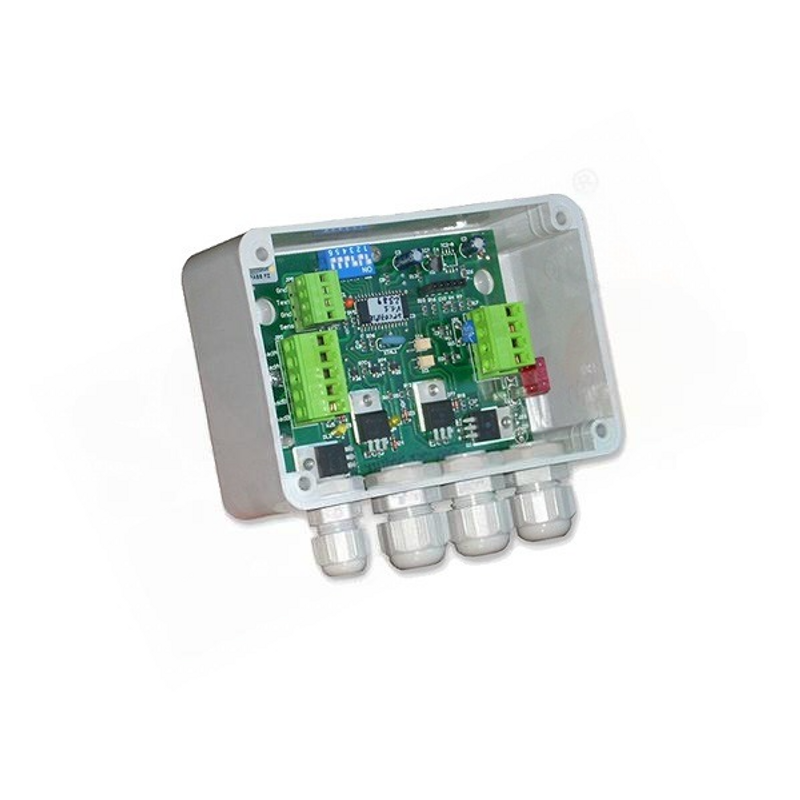

WESTERN CO SPC07-IP – 7A LADEREGLER FÜR PHOTOVOLTAIK-ANWENDUNGEN

Western Co SPC07-IP – Laderegler für Photovoltaik-Module 7 A bis 180 W 12 V. Der SPC07-IP ist ein Laderegler für Photovoltaik-Anwendungen, der das Laden von hermetischen Bleisäure-/freien Säurebatterien bei 12 V DC und zwei Gleichstromlasten von max. 7 A mit elf verschiedenen Managementkonfigurationen verwalten kann

Western Co SPC07-IP – Laderegler für Photovoltaik-Module 7 A bis 180 W 12 V. Der SPC07-IP ist ein Laderegler für Photovoltaik-Anwendungen, der das Laden von hermetischen Bleisäure-/freien Säurebatterien bei 12 V DC und zwei Gleichstromlasten von maximal 7 A mit elf verschiedenen Managementkonfigurationen verwalten kann. Die Dämmerungserkennung übernimmt das Panel. Der Ladealgorithmus ist ein Mosfet vom Typ PWM mit temperaturkompensierter Spannung: über einen externen NTC-Sensor (optional) oder den im Schaltkreis, der wiederum einen Übertemperaturschutz bietet. Der SPC07-IP ist bereits mit einer Low-Drop-Sperrdiode ausgestattet, die eine Batterieentladung durch die Photovoltaikmodule verhindert, gleichzeitig schützt eine Low-Battery-Kontrolle die Batterie vor Tiefentladungen durch Lastverbrauch. Eine zweifarbige LED zeigt etwaige Fehlerzustände (rot) und das Vorhandensein von Panelstrom (grün) an, zwei gelbe die Aktivierung jeder einzelnen Last. Es können bis zu zwei 12-V-DC-Lasten mit Strom versorgt werden und jede Last kann einen maximalen Strom von 7 A aufnehmen, aber die Summe des von den beiden Lasten gleichzeitig aufgenommenen Stroms darf 7 A nicht überschreiten. Der Schaltkreis ist in einem kompakten Gehäuse mit Schutzart IP56 untergebracht, das bereits mit Kabelverschraubungen ausgestattet ist, die den Anschluss an das Panel und die Batterie erleichtern. Der Regler ist mit einer Klemmenleiste für Kabel bis 2,5 mm2 für den Batterie- und Schalttafelanschluss ausgestattet, während der Anschluss der Sensoren mit Kabeln mit einem maximalen Querschnitt von 1,5 mm2 erfolgen kann. Merkmale – Ausgang mit n.2 konfigurierbaren Lasten – Maximaler Gesamtstrom an Lasten 7 A – PWM-Laden – Für hermetische 12-V-Bleibatterien – Maximaler Ladestrom 10 A – Mikrocontroller-System – Einschalten über Dämmerungssystem – Mosfet-Geräte – Integrierte Sperrdiode – Temperaturkompensiertes Laden – Kontrolle bei niedrigem Batteriestand – LED-Anzeigen – Kompakter IP56-Container
