WESTERN CO – DATENLOGGER FÜR LEONARDO RS485 ETHERNET PORT

Western CO – Datenlogger für Leonardo RS485-Ethernet-Port. Der Leonardo Datalogger ist ein Überwachungssystem für Wechselrichter mit Photovoltaik-Produktion und -Speicherung der Leonardo-Serie

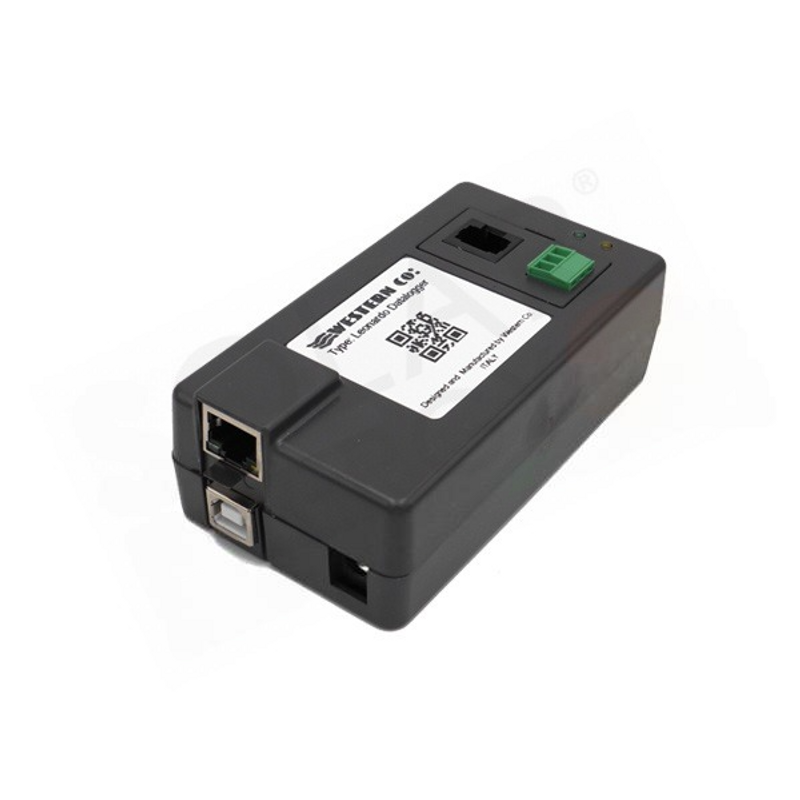

Western CO – Datenlogger für Leonardo RS485-Ethernet-Anschluss Der Leonardo Datenlogger ist ein Überwachungssystem für Wechselrichter mit Photovoltaik-Produktion und -Speicherung der Leonardo-Serie. Der Leonardo-Datenlogger stellt über eine kabelgebundene Ethernet-Verbindung eine Verbindung zum Internet her und sendet die erfassten Daten an einen Remote-Server (WCloud), sodass sie auf mobilen Geräten wie Smartphones und Tablets oder auf Workstations wie PCs oder Laptops angezeigt werden können. Die Anzeige ist über spezielle APP-Anwendungen für mobile Geräte verschiedener Hersteller und Betriebssysteme oder über ein WEB-Portal möglich, das über einen Browser von einem PC oder Laptop aus aufgerufen werden kann. Die Betriebsdaten des Wechselrichters werden über eine serielle RS485-Verbindung und eine RJ-45-Verbindung erfasst. Bei Photovoltaik-Ladereglern werden die Produktionsdaten zusätzlich zum Wechselrichter (z. B. WRM30 usw.) über die serielle RS485-Kommunikationsschnittstelle und den Anschluss mit ausziehbarer Klemmleiste erfasst. Zusätzlich zum Remote-Server (WCloud) werden die Produktions- und Betriebsdaten auch intern im Überwachungssystem auf SD-Speicher gespeichert, wodurch die Datenerfassung auch bei fehlender Internetverbindung gewährleistet ist. Installation des Leonardo-Datenloggers Führen Sie die elektrischen Anschlüsse des Leonardo-Datenloggers bei ausgeschaltetem Leonardo-Wechselrichter durch und halten Sie sich dabei strikt an die folgende Reihenfolge: - Verbinden Sie den seriellen Anschluss des Leonardo-Datenloggers mit dem mitgelieferten Patchkabel mit dem Überwachungsanschluss des Leonardo-Wechselrichters, der durch die Farbe SCHWARZ gekennzeichnet ist; - Schließen Sie den seriellen Anschluss eventueller zusätzlicher externer Laderegler über die Pole A und B des RS-485-Anschlusses an den Wechselrichter an, gemäß dem Diagramm in der entsprechenden Abbildung; - Stellen Sie die Adressen der externen Laderegler über das SETUP-Menü der Reihe nach ab Adresse Nr. ein. 4 zu den folgenden; - Schließen Sie das Ethernet-Kabel für die Internetverbindung über einen externen Router an, der den DHCP-Dienst für die automatische Zuweisung von Netzwerk-IP-Adressen aktiviert haben muss; - Schließen Sie das USB-Stromkabel an das mitgelieferte AC-Netzteil an, das an die AC-OUT-Leitung des Wechselrichters angeschlossen werden muss. - Fahren Sie mit dem Einschalten des Leonardo-Wechselrichters gemäß der entsprechenden Anleitung fort; - Überprüfen Sie die Internetverbindung zum WCLOUD-Server, indem Sie die grüne LED am Leonardo Datalogger einschalten; 8- Überprüfen Sie die serielle Kommunikation des Wechselrichters, indem Sie die gelbe LED am Leonardo-Datenlogger einschalten.
