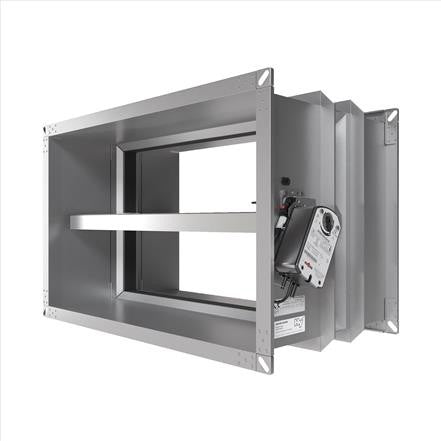

Wildeboer FK90 Brandschutzklappe, Baureihe FK92 "Universal" - Art.

Wartungsfreie Brandschutzklappen nach EN 15650 mit Leistungserklärung und CE-Kennzeichnung, bis zu 120 Minuten Feuerwiderstandsdauer und den Feuerwiderstandsklassen EI 30/60/90/120 (ve - ho, i harr; o) S C 10000. Wartungsfrei: Durch vollständige Kapselung von Antriebseinheit, Auslöseeinrichtung und Auslöseelement ist kein funktionserhaltendes Reinigen sowie wiederkehrendes Schmieren und Justieren notwendig. Einfache Funktionsprüfung (Öffnen und Schließen) über äußere Bedienung und Stellungsanzeige. Luftdichtes Gehäuse, Dichtheitsklasse ATC 3 gemäß DIN EN 1751, aus verzinktem Stahl einteilig umlaufend gekantet und druckgefügt, angeschrägte Innensicke für den Absperrklappenblattfreilauf, Außensicken zur Gewährleistung umfassender Stabilität und mit Anschlussflanschen. Austauschbares Absperrklappenblatt aus abriebfestem Kalziumsilikat, mit eingefalzten, verschleißfesten Elastomer-Lippendichtungen an einem Profilrahmen.Vollständig gekapseltes, wartungsfreies Kurbelschleifengetriebe im Gehäusewandbereich als selbstverriegelnde Antriebsmechanik für bruchsichere Drehmomentübertragungen. Abgedichtete Antriebsachsen aus rostfreiem Edelstahl, Lager aus Rotmetall. Geeignet zum Einbau ohne Mindestabstand und mit liegenden oder stehenden Absperrklappenblattachsen auch im Paketeinbau mit bis zu 4 Brandschutzklappen gleicher Größe nebeneinander, übereinander oder kombiniert. Der Einbau ist möglich in, an und entfernt von massiven Wänden und Decken, bei schwer zugänglichen Einbauöffnungen oder Einbau Flansch an Flansch auch mit Mineralwolle, in und entfernt von Metallständerwänden und in Schachtwänden mit und ohne Metallständer, in Wänden und Decken in massiver Holzbauweise, hier bei Verwendung von Einbaurahmen auch mit Brandschutzschaum, sowie Wänden und Decken in Holzrahmenbauweise, in Holzständerbauweise mit Bekleidung aus Lehmplatten und in Decken mit Stahlrahmen sowie historischen Holzbalkendecken. Weichschotteinbau in massiven Wänden und Decken sowie in Metallständerwänden. Direkter Anschluss an Lüftungsleitungen aus nichtbrennbaren oder brennbaren Baustoffen oder mit Schutzgitter. Gekapselte, wartungsfreie thermische Auslösung. Auslösetemperatur:Standard:* 70°C Option:* 95°C* 70°C korrosionsgeschützt (nur für thermisch-mechanische Auslöseeinrichtung) Gehäuse-/Klappenblattausführung:Standard:* Gehäuse und Klappenblatt-Profilrahmen aus verzinktem Stahl Option:* Gehäuse und Klappenblatt mit Metallmantel aus verzinktem Stahl* Gehäuse und Klappenblatt mit Profilrahmen und Metallmantel aus verzinktem Stahl* Gehäuse aus verzinktem Stahl und Klappenblatt mit Metallmantel aus rostfreiem Edelstahl 1.4301* Gehäuse aus verzinktem Stahl und Klappenblatt mit Profilrahmen und Metallmantel aus rostfreiem Edelstahl 1.4301* Gehäuse mit Epoxidharz-Pulverbeschichtung und Klappenblatt mit Profilrahmen aus verzinktem Stahl* Gehäuse mit Epoxidharz-Pulverbeschichtung und Klappenblatt mit Profilrahmen aus rostfreiem Edelstahl 1.4301* Gehäuse mit Epoxidharz-Pulverbeschichtung und Klappenblatt mit Profilrahmen und Metallmantel aus verzinktem Stahl* Gehäuse mit Epoxidharz-Pulverbeschichtung und Klappenblatt mit Profilrahmen und Metallmantel aus rostfreiem Edelstahl 1.4301 Endschalter und Antriebe:Standard:* Thermisch-mechanische Auslöseeinrichtung, manuelle Einhandbedienung Zubehör:* mit einem elektrischen Endlagenschalter zur Signalisierung der Klappenblattstellung ZU oder AUF* mit zwei elektrischen Endlagenschaltern zur Signalisierung der Klappenblattstellung AUF und ZU* mit Fernauslösung über Haftmagnet 230 V AC* mit Fernauslösung über Haftmagnet 24 V DC* mit Fernauslösung über Hubmagnet 230 V AC* mit Fernauslösung über Hubmagnet 24 V DC* mit Fernauslösung über pneumatischen Zylinder 4 bis 8 bar* mit Fernauslösung über pneumatischen Zylinder 1,2 bis 8 bar Option:* mit elektrischem Antrieb 230 V AC zur Fernbedienung und Funktionskontrolle* mit elektrischem Antrieb 24 V AC/DC zur Fernbedienung und Funktionskontrolle EX-Ausführungen für die die Zonen 1, 2, 21, 22:* mit EX-geschütztem elektrischen Antrieb 24 V bis 240 V AC/DC* EX-geschützt mit thermisch-mechanischer Auslöseeinrichtung Zubehör:* mit einem elektrischen, EX-geschützten Endlagenschalter zur Signalisierung der Klappenblattstellung ZU oder AUF* mit zwei elektrischen, EX-geschützten Endlagenschaltern zur Signalisierung der Klappenblattstellung AUF und ZU Geprüft nach EN 15650, Anhang B, mit 20%-iger Salzlösung zum Nachweis dauerhafter Funktion unter hoher Korrosionsbeanspruchung.Nachweis zur Erfüllung der Hygiene-Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 1946-4, der erforderlichen Widerstandsfähigkeit aller Baustoffe gegen Mikroorganismen (Pilze, Bakterien) und der Desinfektionsmittelbeständigkeit.Mit Umwelt-Produktdeklaration nach ISO 14025 und EN 15804. Größen im 5 mm-Raster:Breiten B: 200 mm bis 1500 mm, Höhen H: 200 mm bis 800 mm oderBreiten B: 200 mm bis 1000 mm, Höhen H: 200 mm bis 1000 mmBaulängen: 400, 500, 355 oder 346 mm Fabrikat: WILDEBOERTyp/Baureihe: FK90/FK92mit Leistungserklärung Zubehör:* Einbaurahmen ER1 zum Einbau in Metallständerwänden und Schachtwänden mit und ohne Metallständer. Zur Verwendung mit Baulängen L = 400 mm und L = 500 mm. optional:FK90-Verbindungslaschen zum Zusammenbau von zwei FK90 Brandschutzklappen.Packeinheit mit 4 Stück, einschließlich Schrauben. Fabrikat: WILDEBOER * Einbaurahmen ER4 für gleitende Deckenanschlüsse in Metallständerwänden. Vormontiert an Brandschutzklappe FK90, Baulänge L = 500 mm. Fabrikat: WILDEBOER * Einbaurahmen ER2 als Kurzversion zum Einbau in massiven Wänden und Decken. Zur Verwendung mit Baulänge L = 355 mm (Einschubausführung). Fabrikat: WILDEBOER * Einbaurahmen ER3 als Kurzversion zum Einbau in Metallständerwänden und Schachtwänden mit und ohne Metallständer. Zur Verwendung mit Baulänge L = 355 mm (Einschubausführung). Fabrikat: WILDEBOER * Einbaurahmen ER8 zum Einbau in Wänden und Decken in massiver Holzbauweise und in Holzrahmenbauweise sowie in Decken mit Stahlrahmen. Zur Verwendung mit Baulänge L = 400 mm und L = 500 mm. Fabrikat: WILDEBOER * Anbaurahmen AR1 zum Anbau an massiven Wänden und Decken. Vormontiert an Brandschutzklappe FK90, Baulänge L = 346 mm. Fabrikat: WILDEBOER * Anbaurahmen AR2 zum Einbau entfernt von massiven Wänden und Decken und Metallständerwänden. Vormontiert an Brandschutzklappe FK90, Baulänge L = 400 und L = 500 mm. Fabrikat: WILDEBOER * Gehäuseverlängerungen für Brandschutzklappen zur Überbrückung größerer Wanddicken oder zur Herstellung des Absperrklappenblattfreilaufs bei Schutzgittern, Rohranschlussstutzen und elastischen Stutzen. Aus verzinktem Stahl. Länge L = 175 mm. optional:mit Epoxidharz-Pulverbeschichtung Fabrikat: WILDEBOER * Rohranschlussstutzen für Brandschutzklappen zum Anschluss runder Leitungen an den eckigen Gehäusequerschnitt. Aus verzinktem Stahl. Fabrikat: WILDEBOER * Schutzgitter für Brandschutzklappen ohne Anschlussleitungen zum Schutz der Durchströmöffnungen. Gestanzt mit 20 mm Maschenweite aus mindestens 1 mm dickem, verzinktem Stahl. Fabrikat: WILDEBOER * Elastische Stutzen für Brandschutzklappen, aus Polyester mit cadmiumfreier Beschichtung, mit Anschlussrahmen. Gestreckte Länge etwa 210 mm, mindestens 100 mm axiale Dehnungsaufnahme, Baustoffklasse B1 nach DIN 4102. Mit Zertifikat zur Hygiene-Konformitätsprüfung als Erfüllungsnachweis gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, ÖNorm H 6020, SWKI VA 104-01, SWKI VA 105-01. Fabrikat: WILDEBOER * Anschlussbox für Federrücklaufmotore mit AMP-Stecker an den Anschlussleitungen zur Weiterleitung über steckbare Schraubklemmen an eine bauseitige Leitung. Kunststoffgehäuse IP40.* AB-01 für 24 V AC/DCoder* AB-02 für 230 V AC Fabrikat: WILDEBOER '.........'
